Trägerplatte Schiebetor MEA Gr. 4 verzinkt M24 10336655
Produktinformationen "Trägerplatte Schiebetor MEA Gr. 4 verzinkt M24 10336655"

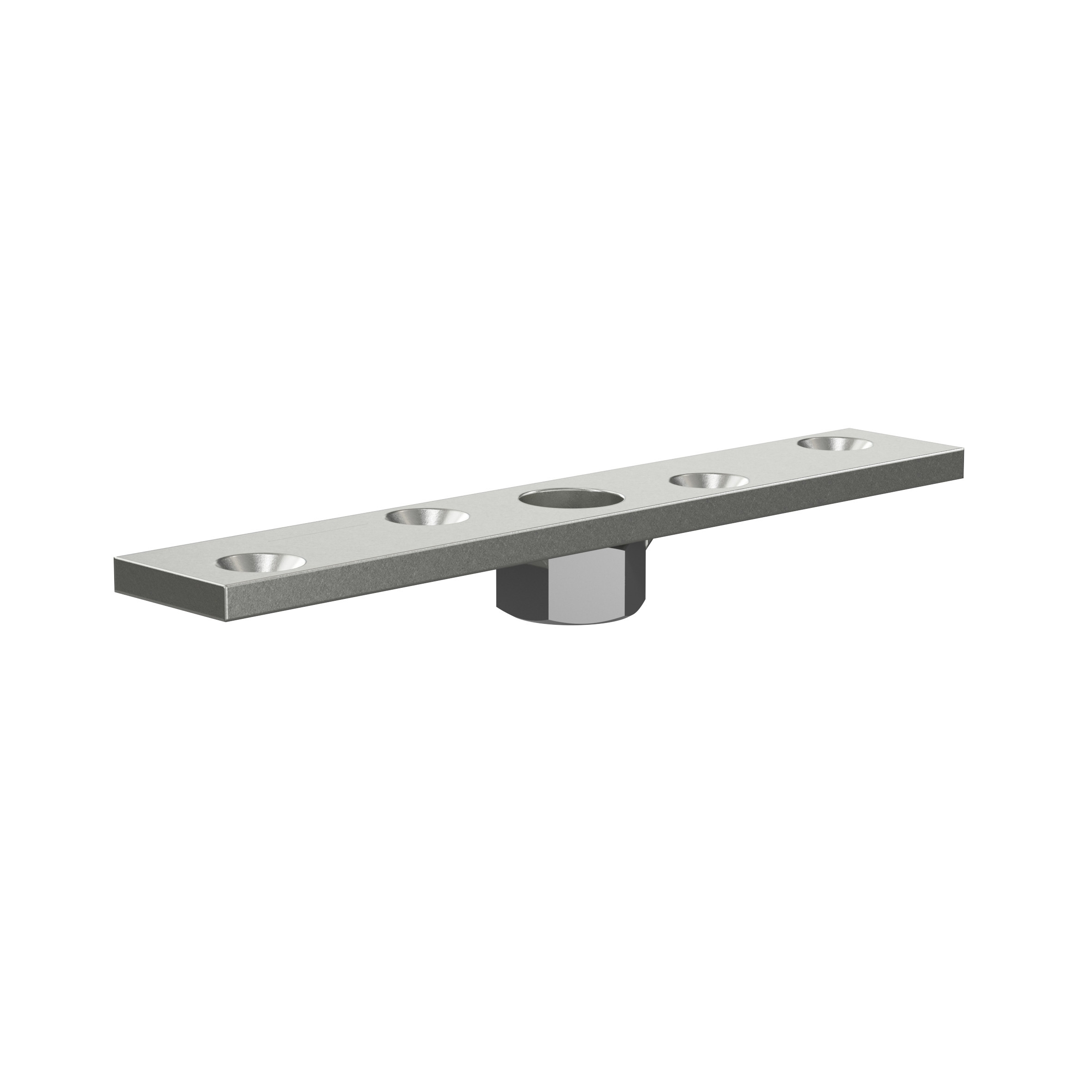

MEA Trägerplatte Größe Nr. 4 – Gewinde M24 | Art.-Nr. 10336655
Die Trägerplatte verteilt die Last des Rollapparats auf den Torflügel und nimmt den Gewindebolzen der Rolle auf.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 4 ausgeführt: Gewinde M24, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 4
Einsatz und Montage
Die Trägerplatte wird mit der Mutter nach unten eingebaut. Bei Holztoren ist sie ausschließlich zusammen mit einer Verstärkungslasche zu verwenden.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10336655 |
| Produktart | Trägerplatte |
| MEA-Größe | Nr. 4 |
| Breite | 50 mm |
| Höhe | 25 mm |
| Länge | 350 mm |
| Gewinde | M24 |
| Bohrung Ø | 11 mm |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 1,4 kg |

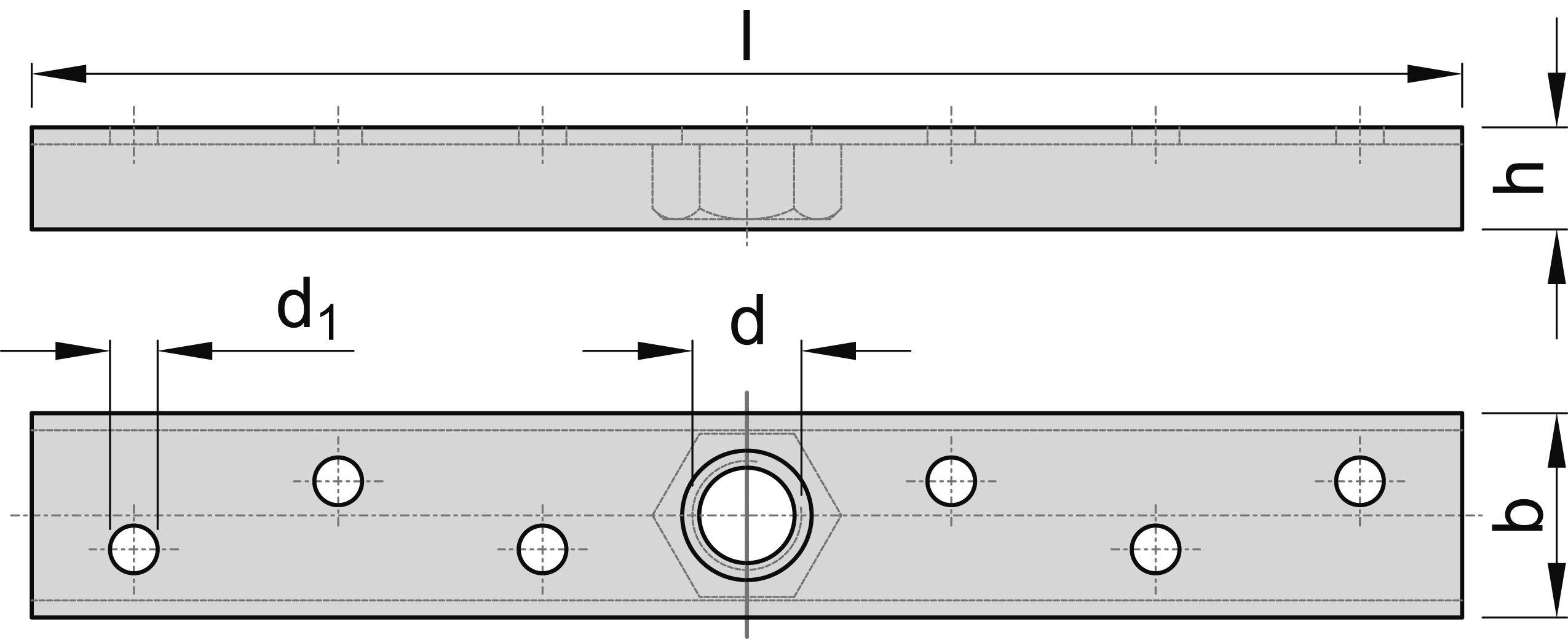

| Weitere MEA-Maße (mm) | b 50 · d M24 · d1 11 · h 25 · l 350 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Verstärkungslasche Größe Nr. 4 – Art.-Nr. 60.0180.7
- Doppelrolle Größe Nr. 4 – Art.-Nr. 60.0093.7
- Einfachrolle Größe Nr. 4 – Art.-Nr. 60.0149.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Bohrung Ø in mm: | 11 |
|---|---|
| Form: | Trägerplatte |
| Gewinde : | M24 |
| Höhe: | 25 mm |
| Länge: | 350 mm |
| Oberfläche: | galvanisch verzinkt |
| Werkstoff: | Stahl |
| Breite: | 50 mm |
