Trägerplatte Schiebetor MEA Gr. 2 verzinkt M16 10336620
Produktinformationen "Trägerplatte Schiebetor MEA Gr. 2 verzinkt M16 10336620"

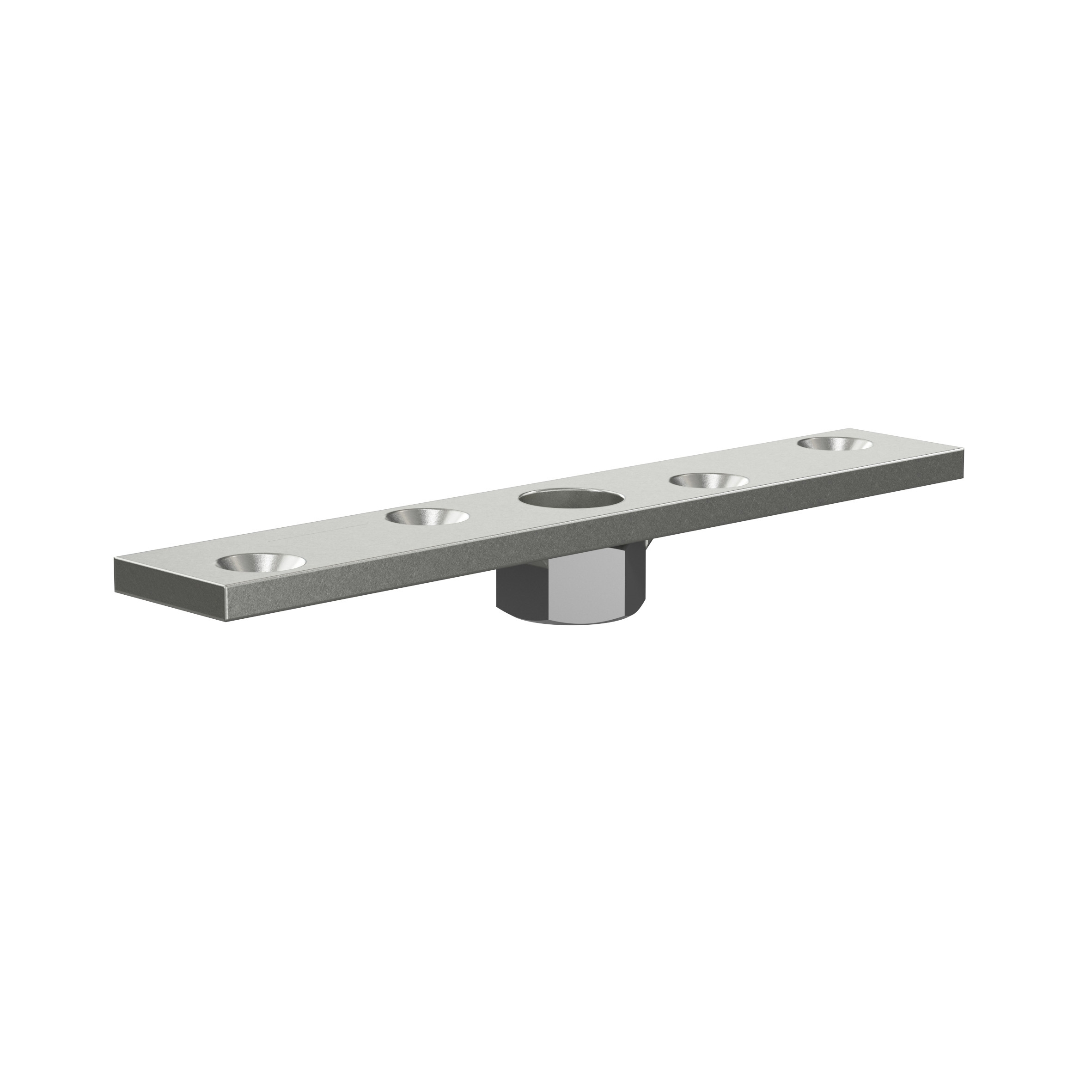

MEA Trägerplatte Größe Nr. 2 – Gewinde M16 | Art.-Nr. 10336620
Die Trägerplatte verteilt die Last des Rollapparats auf den Torflügel und nimmt den Gewindebolzen der Rolle auf.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 2 ausgeführt: Gewinde M16, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 2
- Einzeln oder als Verpackungseinheit à 10 Stück erhältlich
Einsatz und Montage
Die Trägerplatte wird mit der Mutter nach unten eingebaut. Bei Holztoren ist sie ausschließlich zusammen mit einer Verstärkungslasche zu verwenden.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10336620 |
| Produktart | Trägerplatte |
| MEA-Größe | Nr. 2 |
| Breite | 30 mm |
| Länge | 180 mm |
| Material-/Wandstärke | 6 mm |
| Gewinde | M16 |
| Bohrung Ø | 9 mm |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 0,23 kg |
| Verpackungseinheit | 10 Stück |

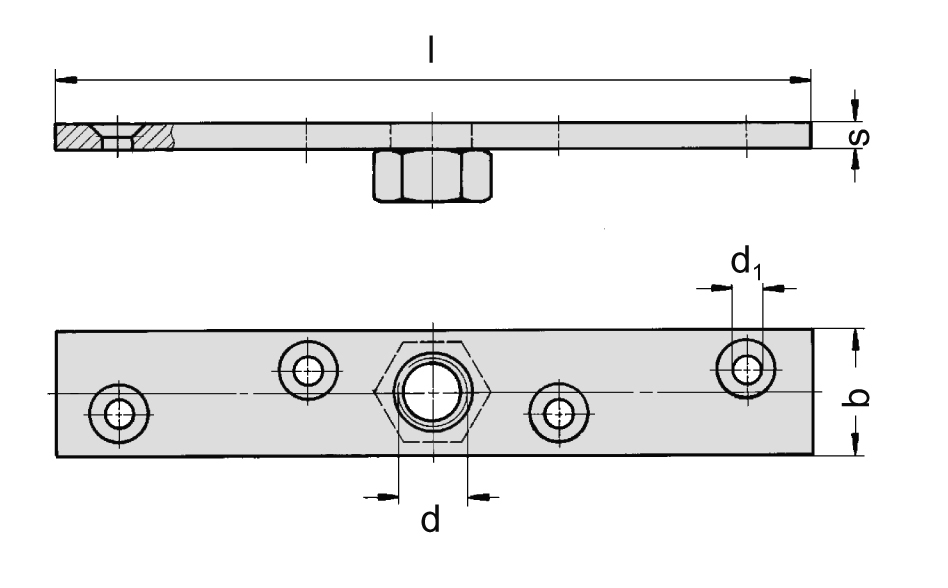

| Weitere MEA-Maße (mm) | b 30 · d M16 · d1 9 · l 180 · s 6 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Verstärkungslasche Größe Nr. 2 – Art.-Nr. 60.0178.7
- Doppelrolle Größe Nr. 2 – Art.-Nr. 60.0091.7
- Einfachrolle Größe Nr. 2 – Art.-Nr. 60.0147.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Bohrung Ø in mm: | 9 |
|---|---|
| Form: | Trägerplatte |
| Gewinde : | M16 |
| Länge: | 180 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 6 mm |
| Werkstoff: | Stahl |
| Breite: | 30 mm |
