Schweißmuffe Schiebetor MEA Gr. 3 verzinkt 10335230
Produktinformationen "Schweißmuffe Schiebetor MEA Gr. 3 verzinkt 10335230"

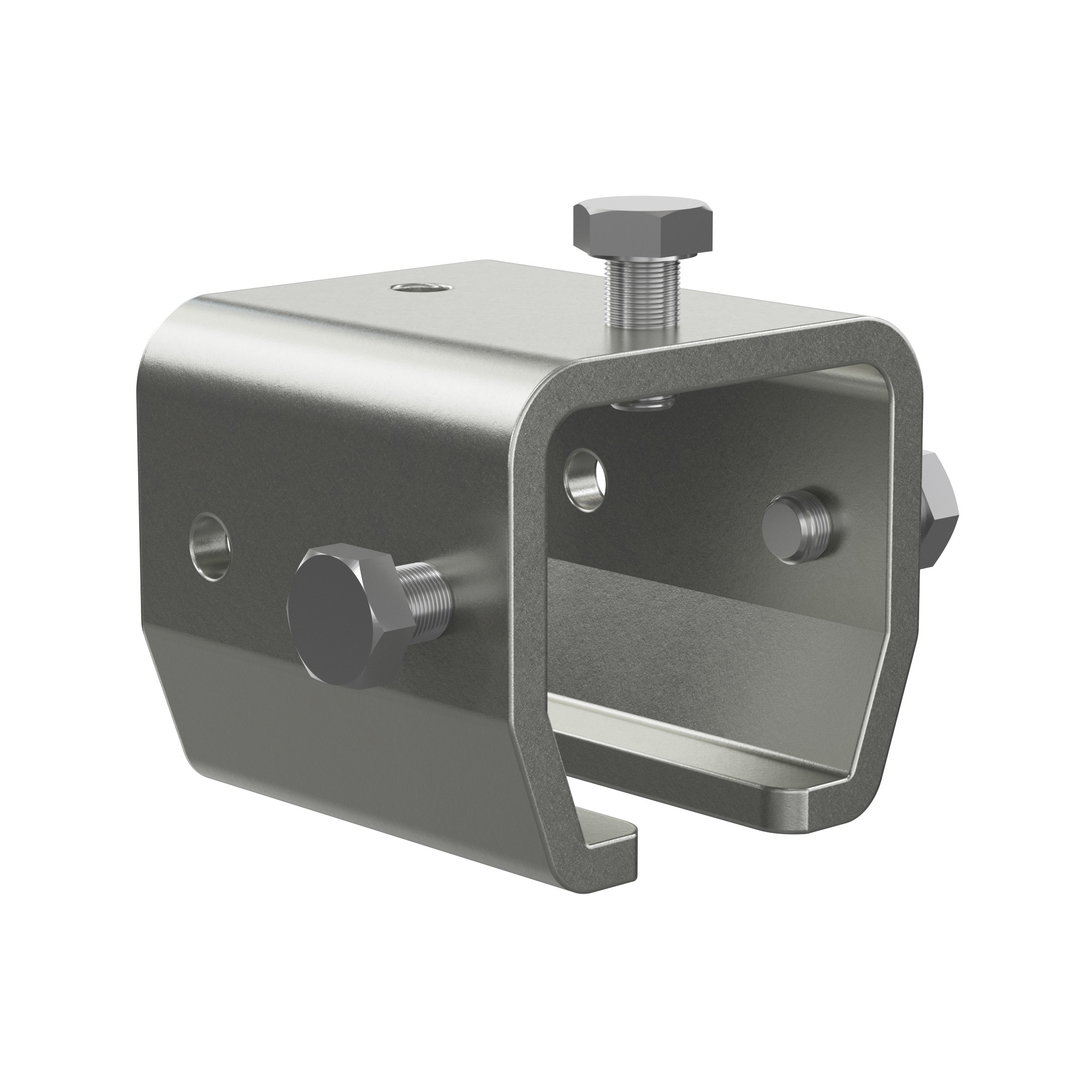

MEA Schweißmuffe Größe Nr. 3 | Art.-Nr. 10335230
Die Schweißmuffe ist die feste Aufhängung des Laufrohrs an bauseitigen Stahlkonstruktionen. Sie wird direkt an den Träger geschweißt.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 3 ausgeführt: Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 3
Einsatz und Montage
Die unverzinkte Ausführung ist zum Anschweißen vorgesehen; die verzinkte Ausführung eignet sich, wenn nach der Montage keine Nacharbeit an der Oberfläche erfolgen soll. Bei Rohrstößen ist neben der Muffe eine zusätzliche Befestigung zu setzen.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10335230 |
| Produktart | Schweißmuffe |
| MEA-Größe | Nr. 3 |
| Breite | 80 mm |
| Höhe | 75 mm |
| Länge | 80 mm |
| Material-/Wandstärke | 6 mm |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 0,91 kg |

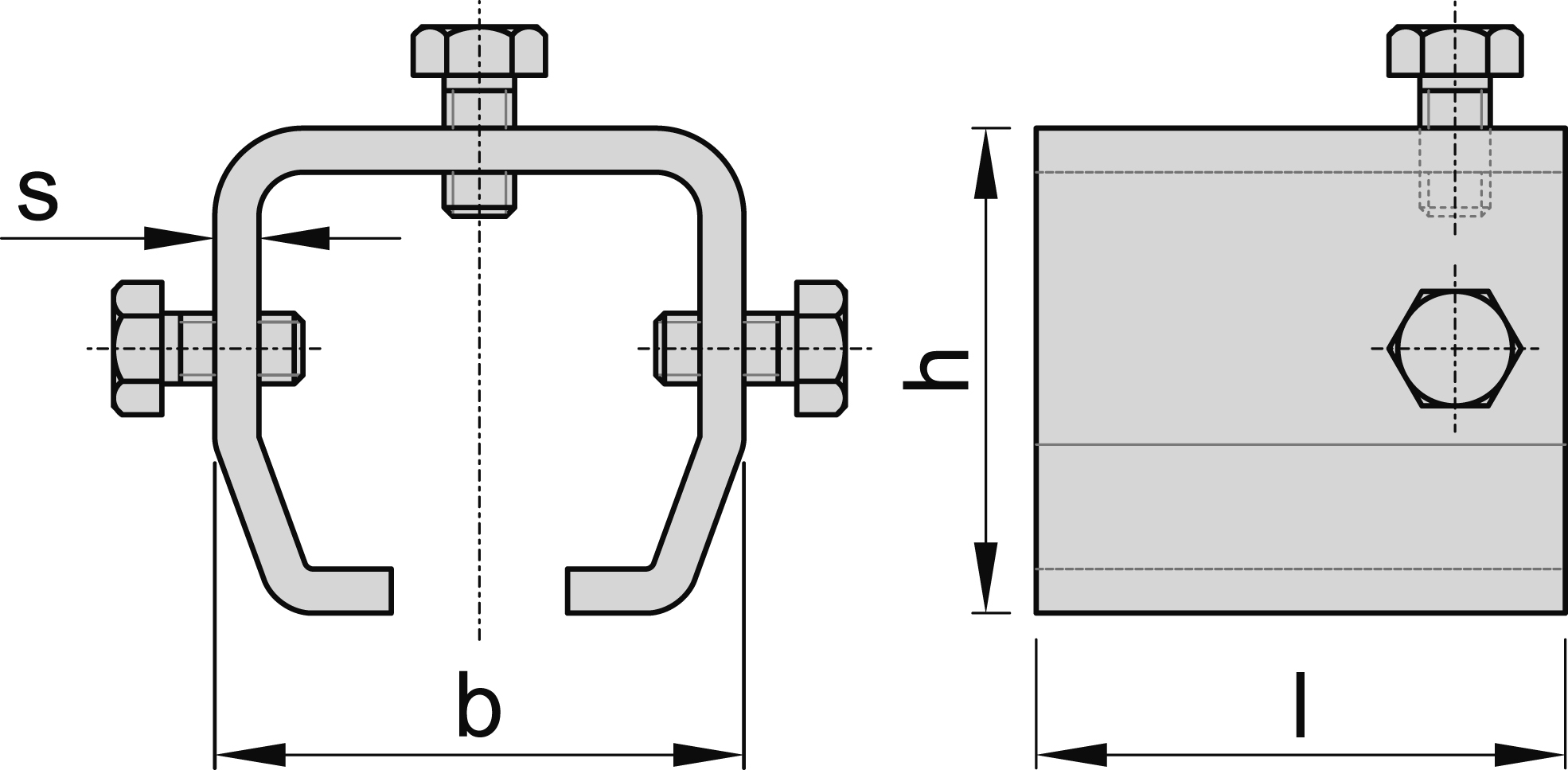

| Weitere MEA-Maße (mm) | b 80 · h 75 · l 80 · s 6 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Laufrohr Größe Nr. 3 – Art.-Nr. 60.0003.7
- Verbindungsmuffe Größe Nr. 3 – Art.-Nr. 60.0069.7
- Doppelrolle Größe Nr. 3 – Art.-Nr. 60.0092.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Form: | Schweißmuffe |
|---|---|
| Höhe: | 75 mm |
| Länge: | 80 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 6 mm |
| Werkstoff: | Stahl |
| Breite: | 80 mm |
