Rohrverbinder Wandbefestigung rund mit Durchgangsbohrung Ø 33,7 mm (1") | Temperguss verzinkt | 131TD48
Produktinformationen "Rohrverbinder Wandbefestigung rund mit Durchgangsbohrung Ø 33,7 mm (1") | Temperguss verzinkt | 131TD48"
Rohrverbinder Wandbefestigung rund mit Durchgangsbohrung Ø 33,7 mm (1")
Wie die runde Wandbefestigung, aber mit durchgehender Bohrung: die Schraube geht durch den Flansch hindurch, was die Montage in beengter Lage erleichtert.
Passt das auf mein Rohr?
Dieser Artikel passt auf Rohr mit 33,7 mm Außendurchmesser (1").
Kurz zur Maßangabe: Maßgeblich ist immer der Außendurchmesser des Rohrs, nicht die Zollangabe des Gewindes. Wer nach 40 mm sucht, meint in aller Regel 42,4 mm (1 1/4"), 50 mm sind 48,3 mm (1 1/2") und 60 mm sind 60,3 mm (2").

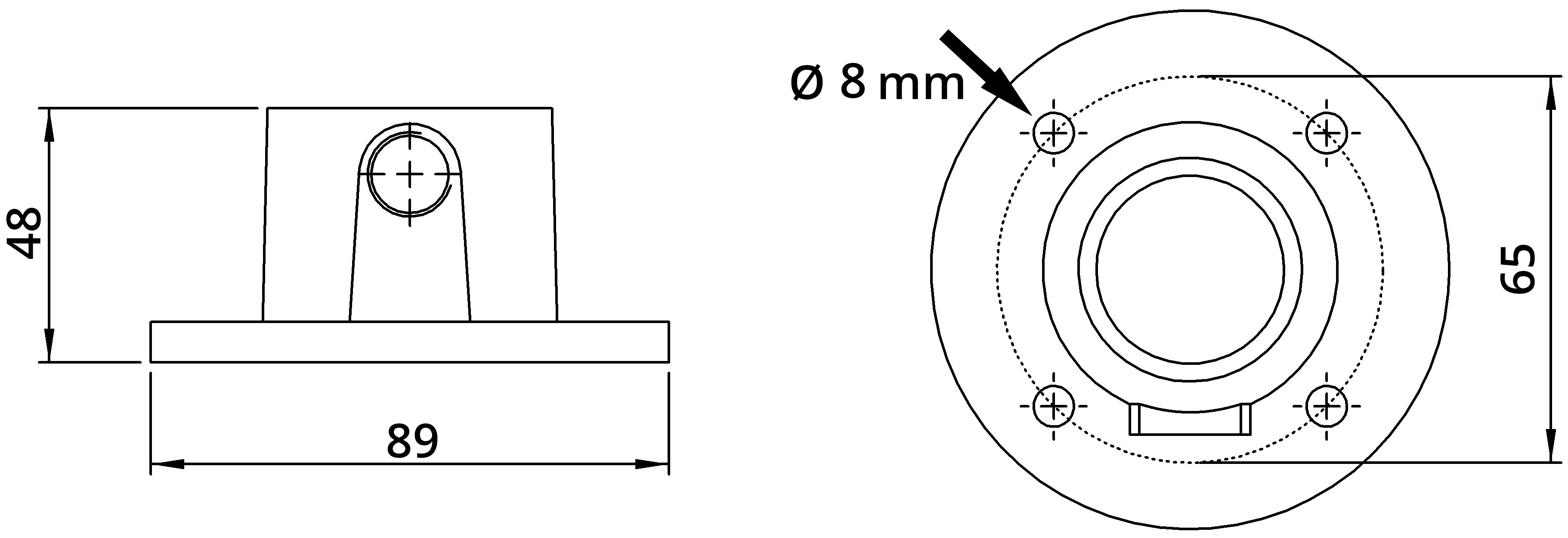

Maße der Baureihe 131T
| Für Rohr | Maß a | Maß b | Maß c | Bohrung | Einstecktiefe | Sechskantschlüssel |
|---|---|---|---|---|---|---|
| 21,3 mm | 32 mm | 74 mm | 56 mm | 8 mm | 27 mm | 301T21 |
| 26,9 mm | 42 mm | 83 mm | 57 mm | 8 mm | 39 mm | 301AB |
| 33,7 mm | 48 mm | 89 mm | 65 mm | 8 mm | 42 mm | 301AB |
| 42,4 mm | 50 mm | 102 mm | 76 mm | 8 mm | 46 mm | 301CDE |
| 48,3 mm | 59 mm | 114 mm | 89 mm | 8 mm | 52 mm | 301CDE |
| 60,3 mm | 64 mm | 127 mm | 95 mm | 7 mm | 58 mm | 301CDE |
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 131TD48 |
| für Rohr Ø (außen) | 33,7 mm (1") |
| Maß b | 48 mm |
| Maß c | 89 mm |
| Maß d | 65 mm |
| Ø Für Rohr | Ø Außendurchmesser | Ø Anschluss: | Ø 48.3mm (11⁄2″) |
|---|
