Rohrverbinder T-Stück für Stützrohr Ø 33,7 mm (1") | Temperguss verzinkt | 176B34
Rohraußendurchmesser:
Ø 33,7 mm
FeNau GmbH
Lagerbestand:
1016
Produktnummer:
176B34
EAN:
4251412903335
Gewicht:
0.48 kg
Beschreibung
Produktinformationen "Rohrverbinder T-Stück für Stützrohr Ø 33,7 mm (1") | Temperguss verzinkt | 176B34"

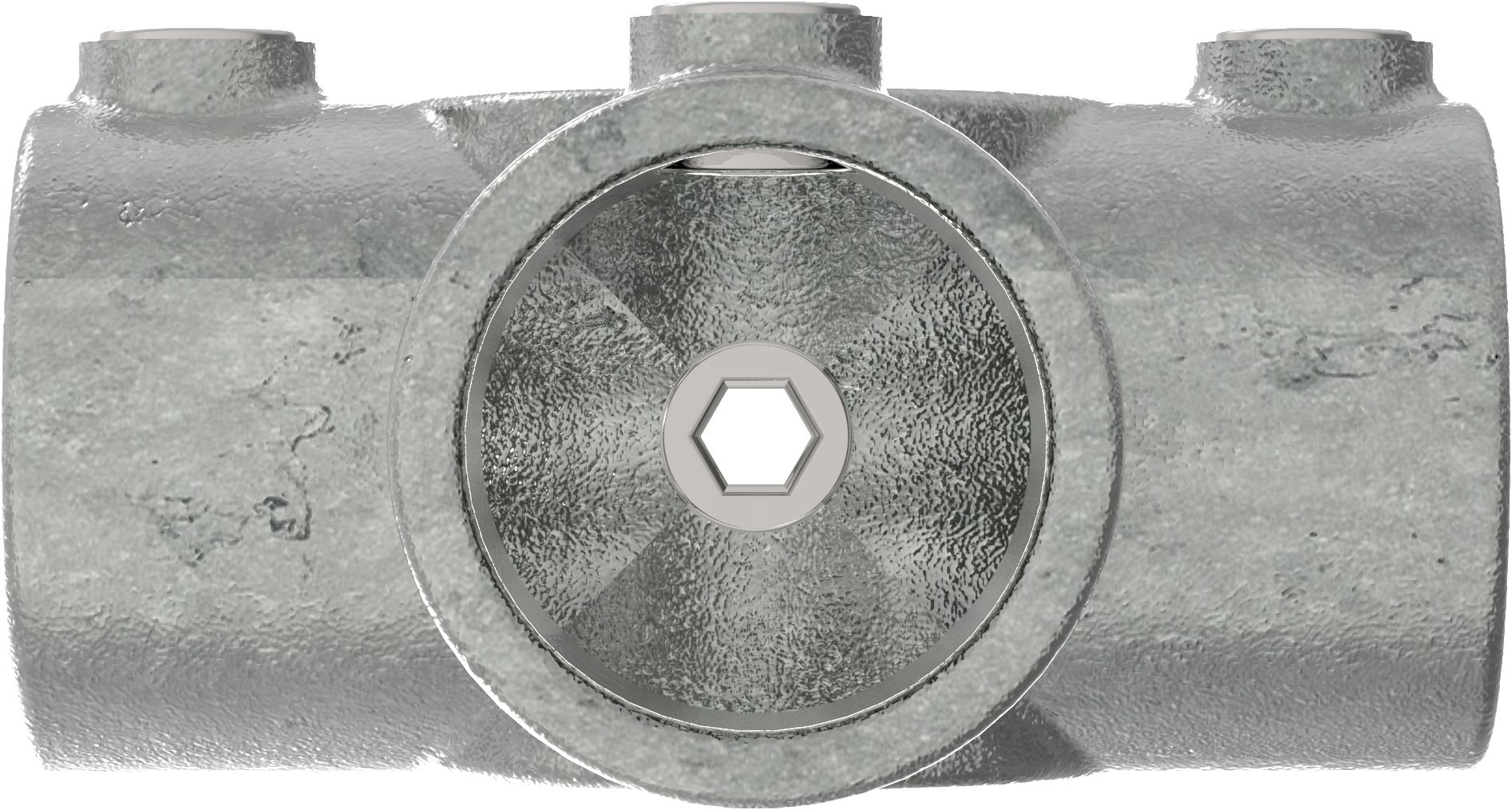

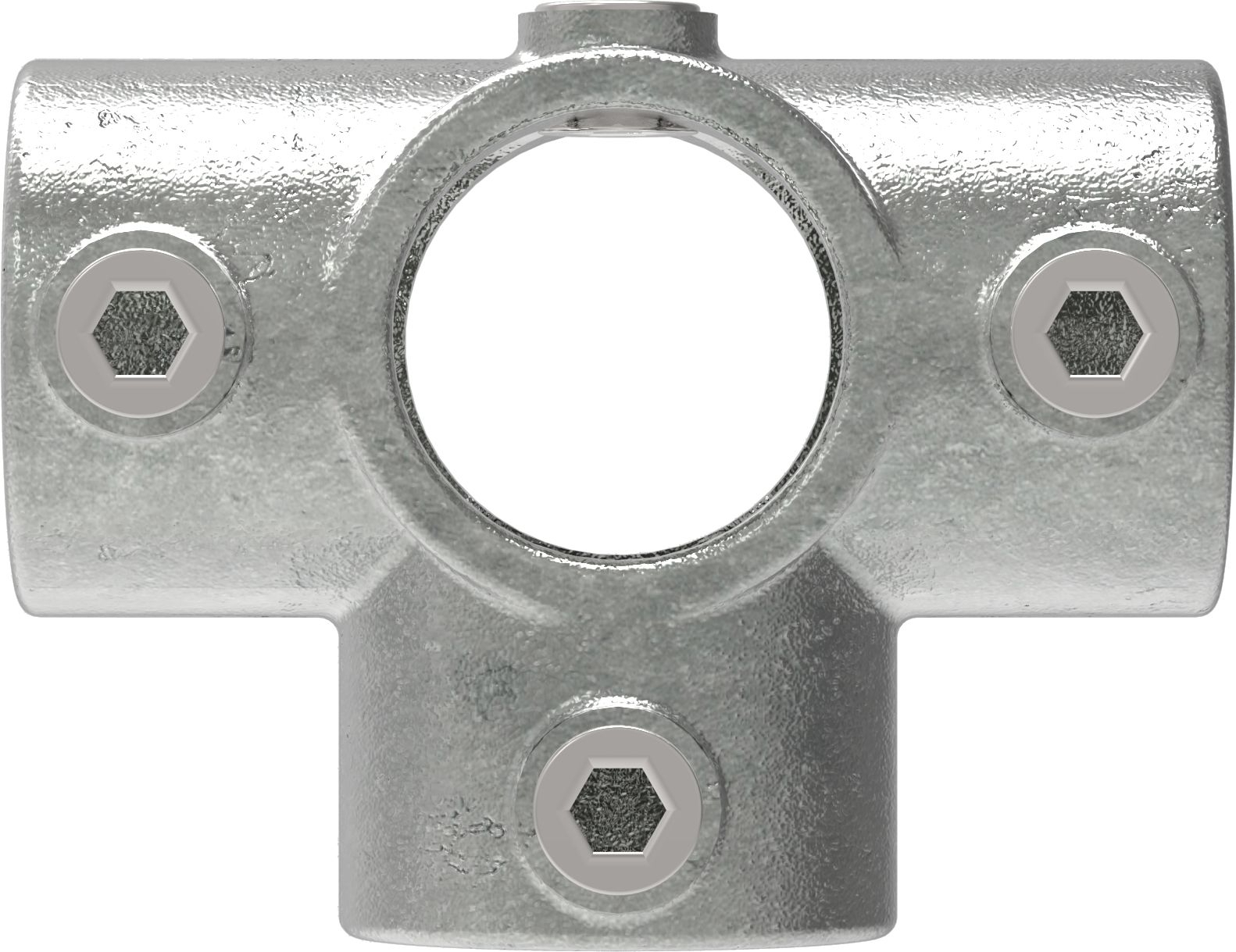

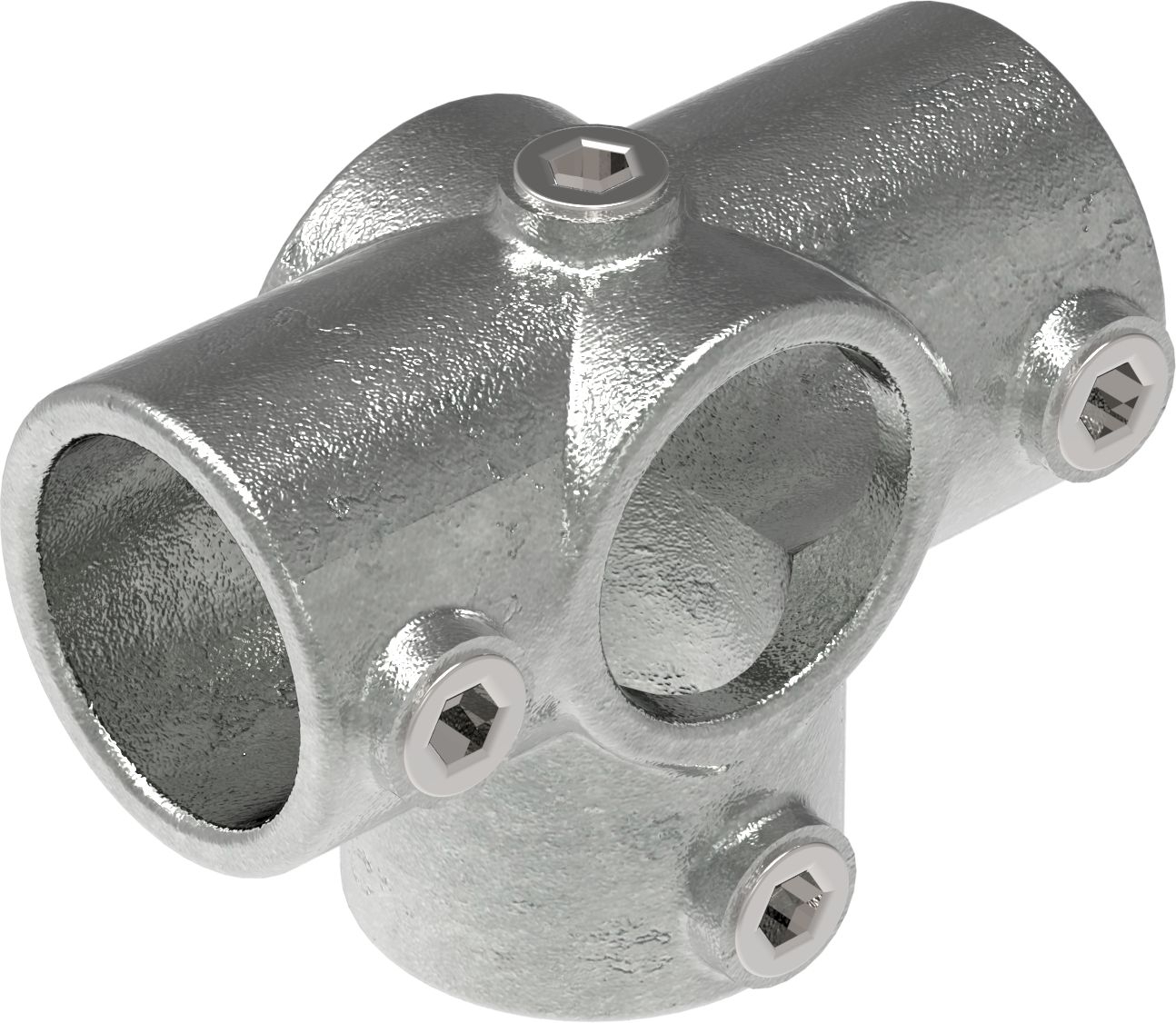

Rohrverbinder T-Stück für Stützrohr Ø 33,7 mm (1")

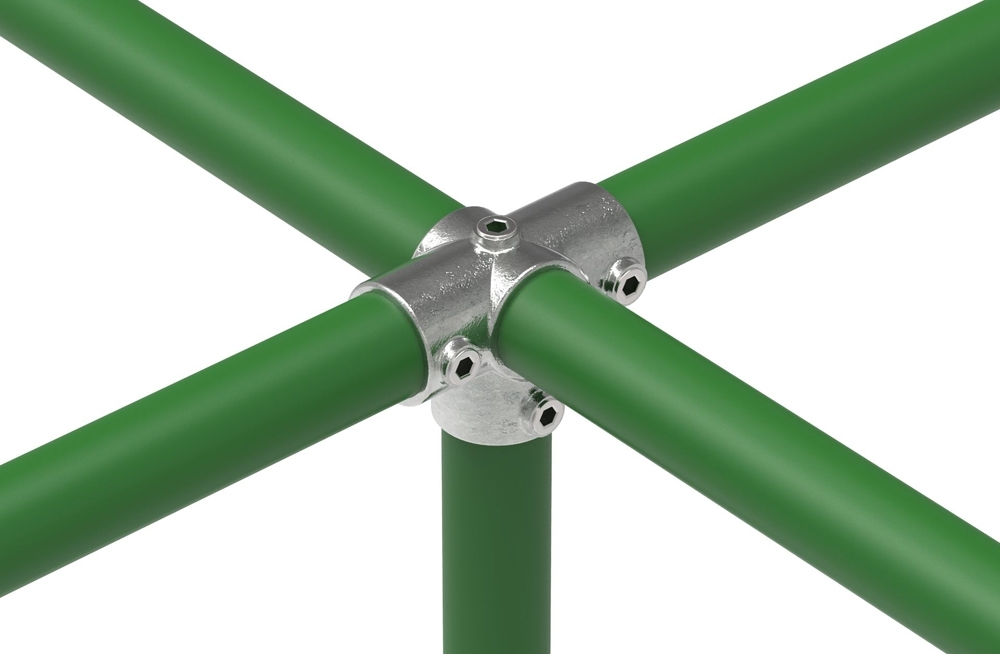

Für Konstruktionen, die zusätzlich abgestützt werden: dieses T-Stück nimmt ein Stützrohr auf, während das Hauptrohr durchläuft.
Passt das auf mein Rohr?
Dieser Artikel passt auf Rohr mit 33,7 mm Außendurchmesser (1").
Kurz zur Maßangabe: Maßgeblich ist immer der Außendurchmesser des Rohrs, nicht die Zollangabe des Gewindes. Wer nach 40 mm sucht, meint in aller Regel 42,4 mm (1 1/4"), 50 mm sind 48,3 mm (1 1/2") und 60 mm sind 60,3 mm (2").

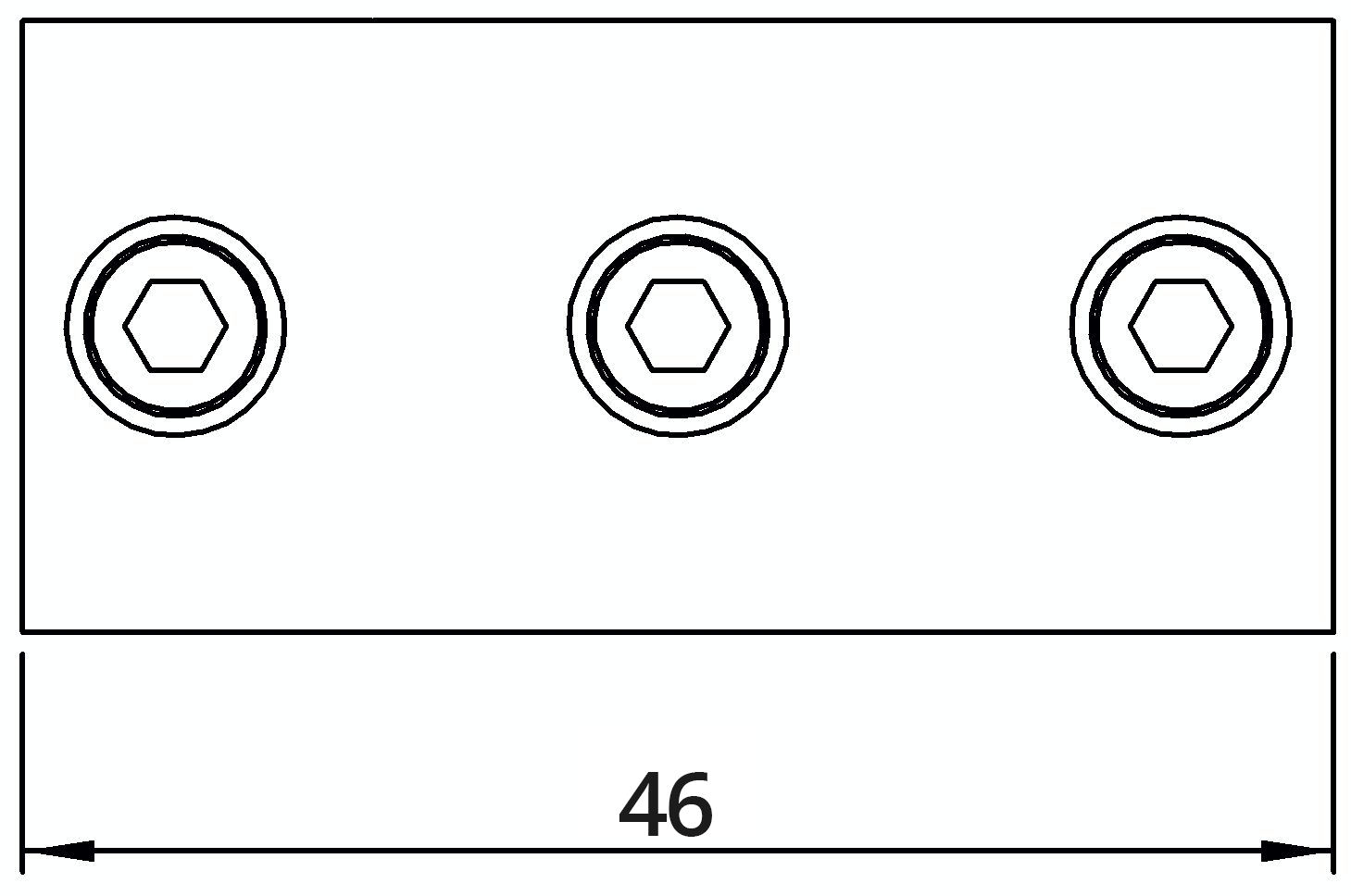

Maße der Baureihe 176
| Für Rohr | Maß a | Einstecktiefe | Sechskantschlüssel |
|---|---|---|---|
| 21,3 mm | 35 mm | 22 mm | 301T21 |
| 26,9 mm | 40 mm | 25 mm | 301AB |
| 33,7 mm | 46 mm | 29 mm | 301AB |
| 42,4 mm | 60 mm | 38 mm | 301CDE |
| 48,3 mm | 68 mm | 43 mm | 301CDE |
| 60,3 mm | 85 mm | 55 mm | 301CDE |
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 176B34 |
| für Rohr Ø (außen) | 33,7 mm (1") |
| Gewicht | 0,48 kg |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Schrauben | Edelstahl-Klemm-Schneidschrauben, montiert |
| benötigter Sechskantschlüssel | 301AB (1/4") |
| Anzugsmoment | 40 Nm |
| zulässiges Biegemoment | 0.8 kNm |
Eigenschaften
| Ø Für Rohr | Ø Außendurchmesser | Ø Anschluss: | Ø 33.7mm (1″) |
|---|
