Rohrverbinder Kreuzstück vorgesetzt 90° reduziert Ø 48,3 mm (1 1/2") / 33,7 mm (1") | Temperguss verzinkt | 161D48/B34
FeNau GmbH
Lagerbestand:
303
Produktnummer:
161D48/B34
EAN:
4251412904097
Gewicht:
0.42 kg
Beschreibung
Produktinformationen "Rohrverbinder Kreuzstück vorgesetzt 90° reduziert Ø 48,3 mm (1 1/2") / 33,7 mm (1") | Temperguss verzinkt | 161D48/B34"

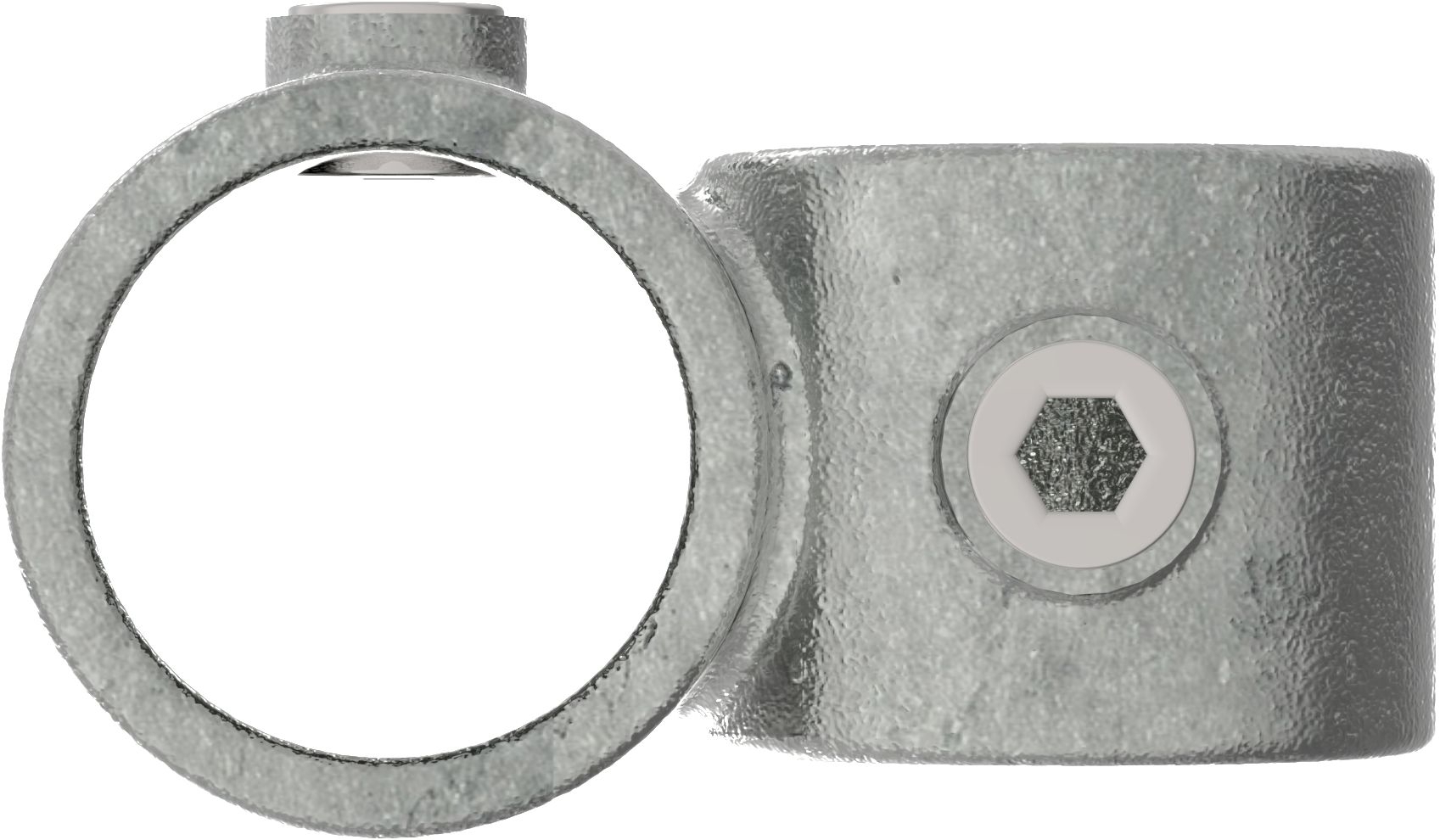

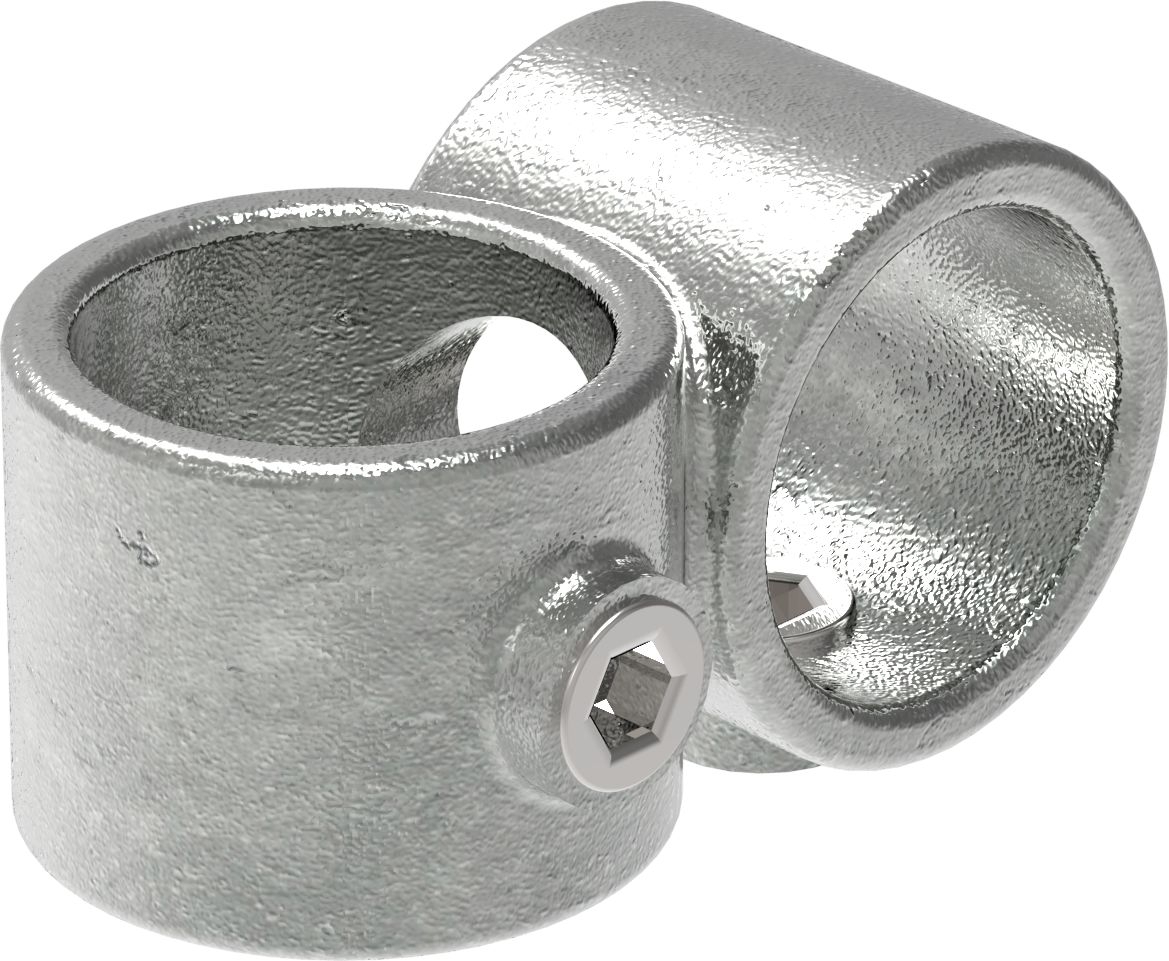

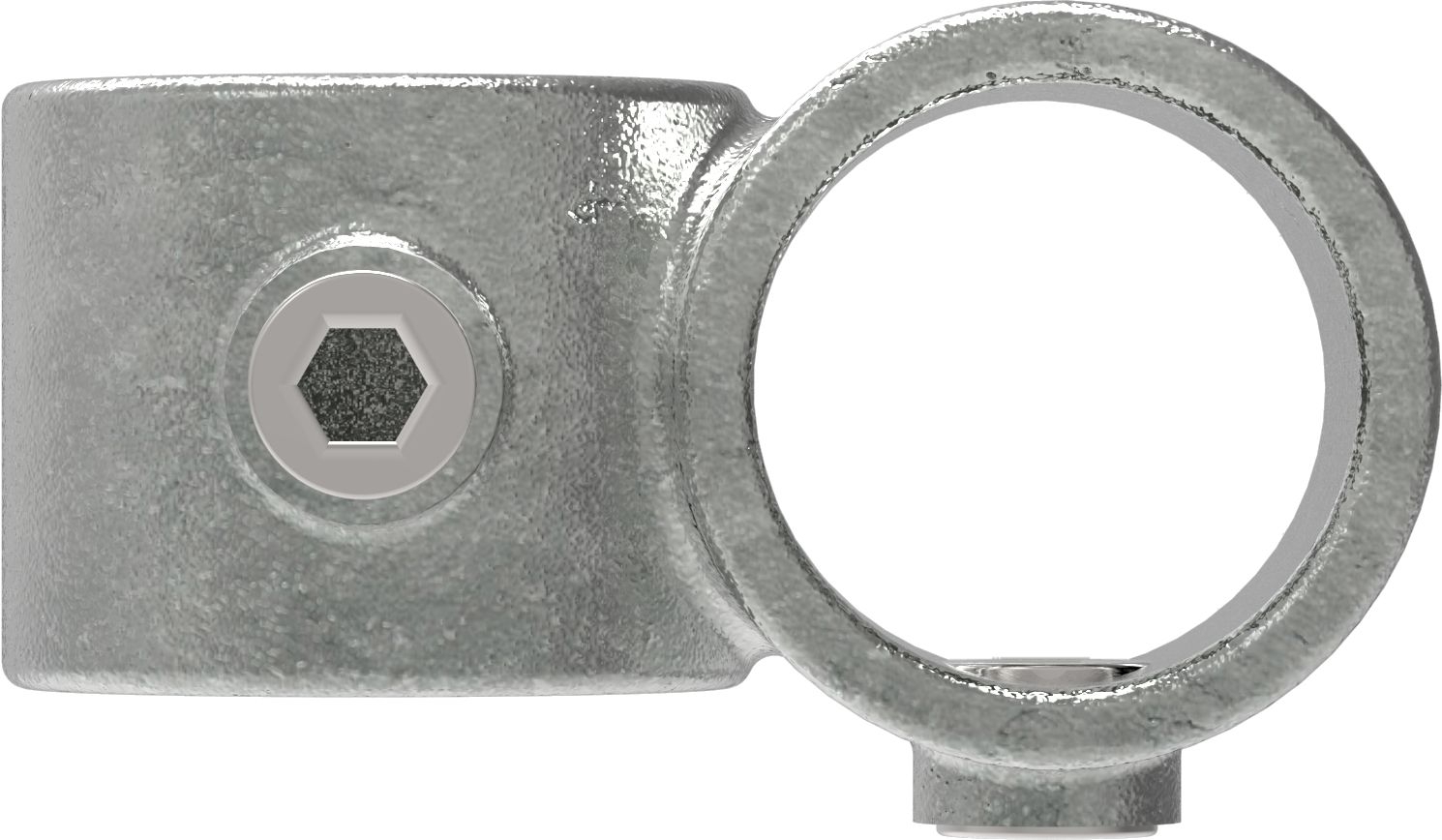

Rohrverbinder Kreuzstück vorgesetzt 90° reduziert Ø 48,3 mm (1 1/2") / 33,7 mm (1")

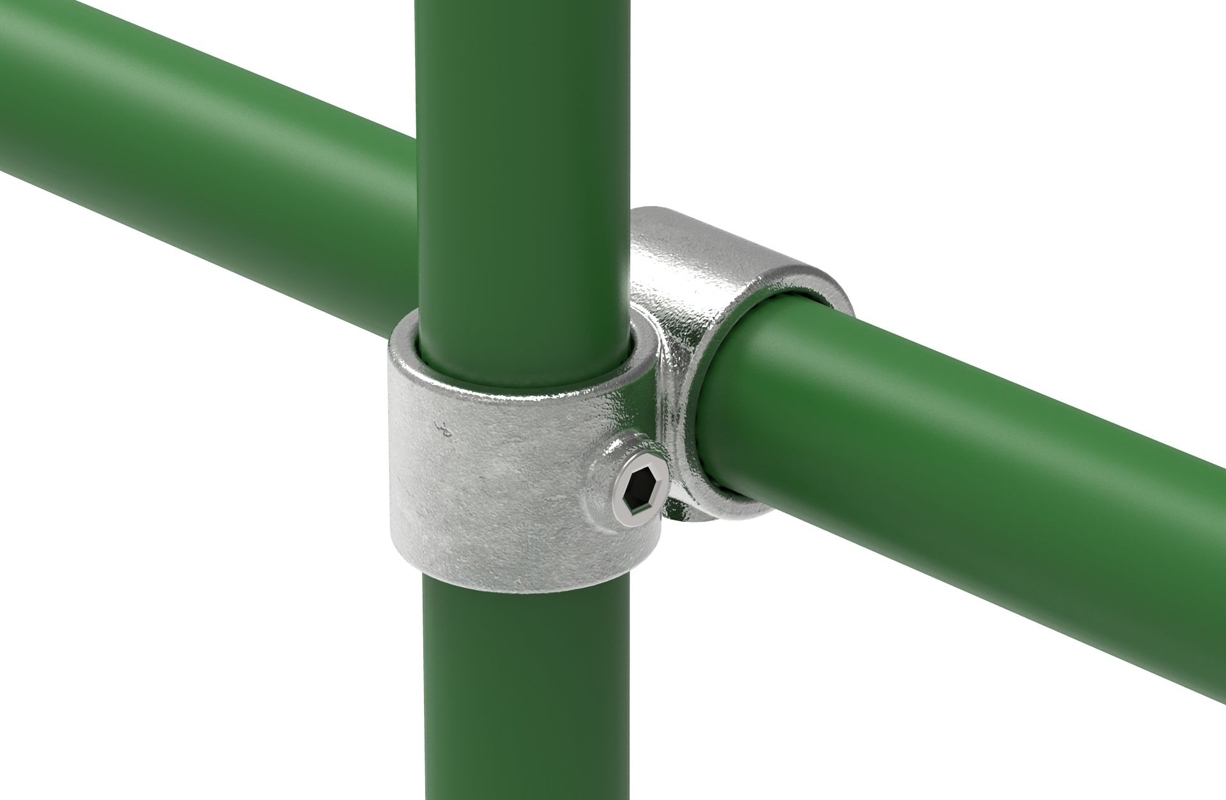

Dieses Kreuzstück verbindet zwei Durchmesser: der Pfosten läuft durch, das dünnere Rohr wird rechtwinklig davor gesetzt. So bleibt die Optik schlank und die Statik stimmt trotzdem.
Passt das auf mein Rohr?
Dieser Artikel passt auf Rohr mit 48,3 mm Außendurchmesser (1 1/2"). Die zweite Aufnahme ist für Rohr mit 33,7 mm (1").
Kurz zur Maßangabe: Maßgeblich ist immer der Außendurchmesser des Rohrs, nicht die Zollangabe des Gewindes. Wer nach 40 mm sucht, meint in aller Regel 42,4 mm (1 1/4"), 50 mm sind 48,3 mm (1 1/2") und 60 mm sind 60,3 mm (2").
Maße der Baureihe 161
| Für Rohr | Maß a | Maß b | Sechskantschlüssel |
|---|---|---|---|
| 33,7 mm | 41 mm | 39 mm | 301AB |
| 42,4 mm | 50 mm | 45 mm | 301CDE |
| 48,3 mm | 50 mm | 55 mm | 301CDE |
| 60,3 mm | 64 mm | 61 mm | 301CDE |
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 161D48/B34 |
| für Rohr Ø (außen) | 48,3 mm (1 1/2") |
| zweites Rohr Ø (außen) | 33,7 mm (1") |

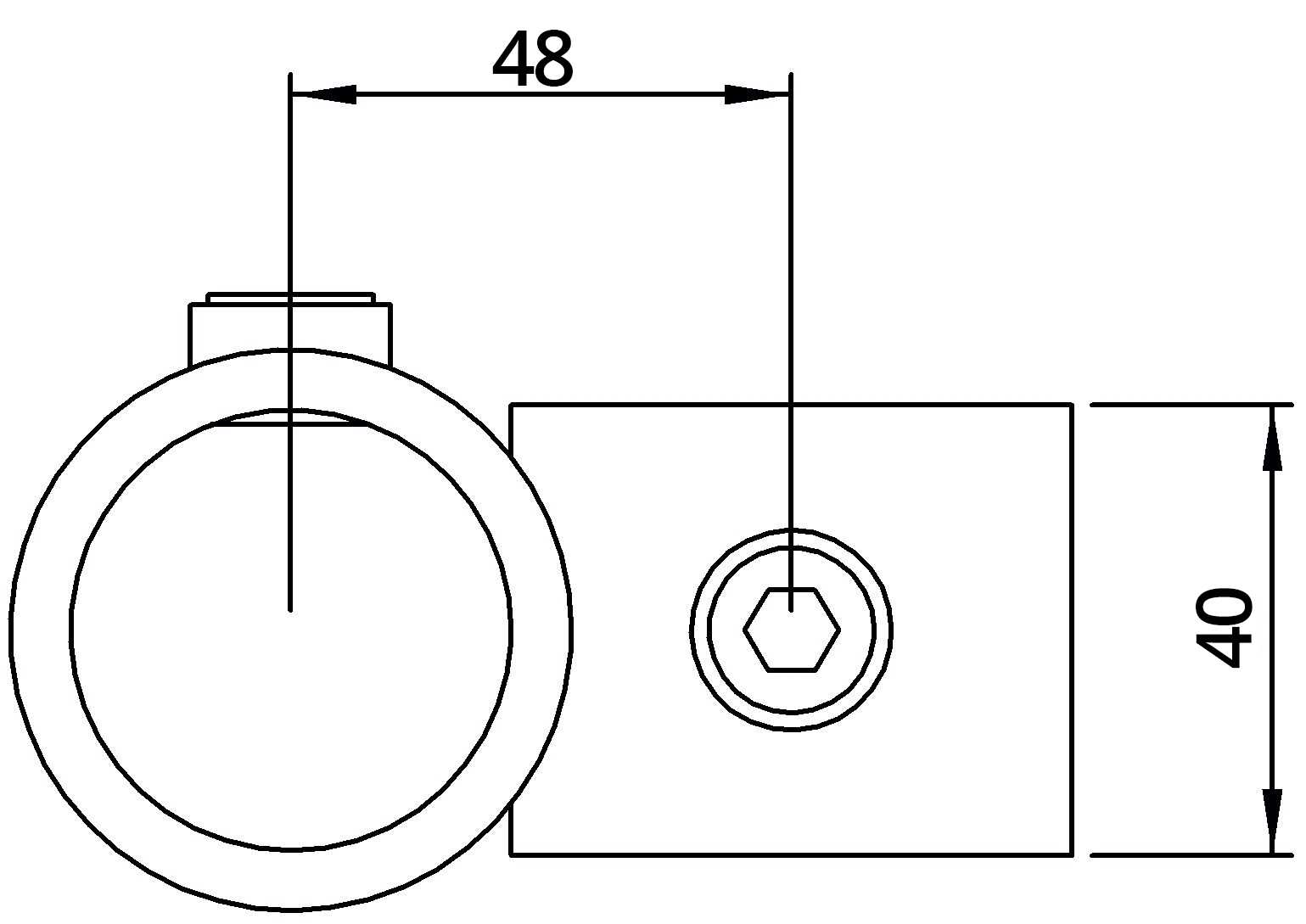

| Maß a | 40 mm |
| Maß b | 48 mm |
| Gewicht | 0,42 kg |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Schrauben | Edelstahl-Klemm-Schneidschrauben, montiert |
| benötigter Sechskantschlüssel | 301AB (1/4") |
| Anzugsmoment | 40 Nm |
| zulässiges Biegemoment | 0.5 kNm |
| zulässige |
Eigenschaften
| Rohrverbinder | Typen: | Kreuzstück |
|---|---|
| Ø Für Rohr | Ø Außendurchmesser | Ø Anschluss: | Ø 48.3mm / Ø 33.7mm |
