Rohrverbinder Kreuzstück vorgesetzt 90° reduziert Ø 42,4 mm (1 1/4") / 33,7 mm (1") | Temperguss verzinkt | 161C42/B34
Produktinformationen "Rohrverbinder Kreuzstück vorgesetzt 90° reduziert Ø 42,4 mm (1 1/4") / 33,7 mm (1") | Temperguss verzinkt | 161C42/B34"

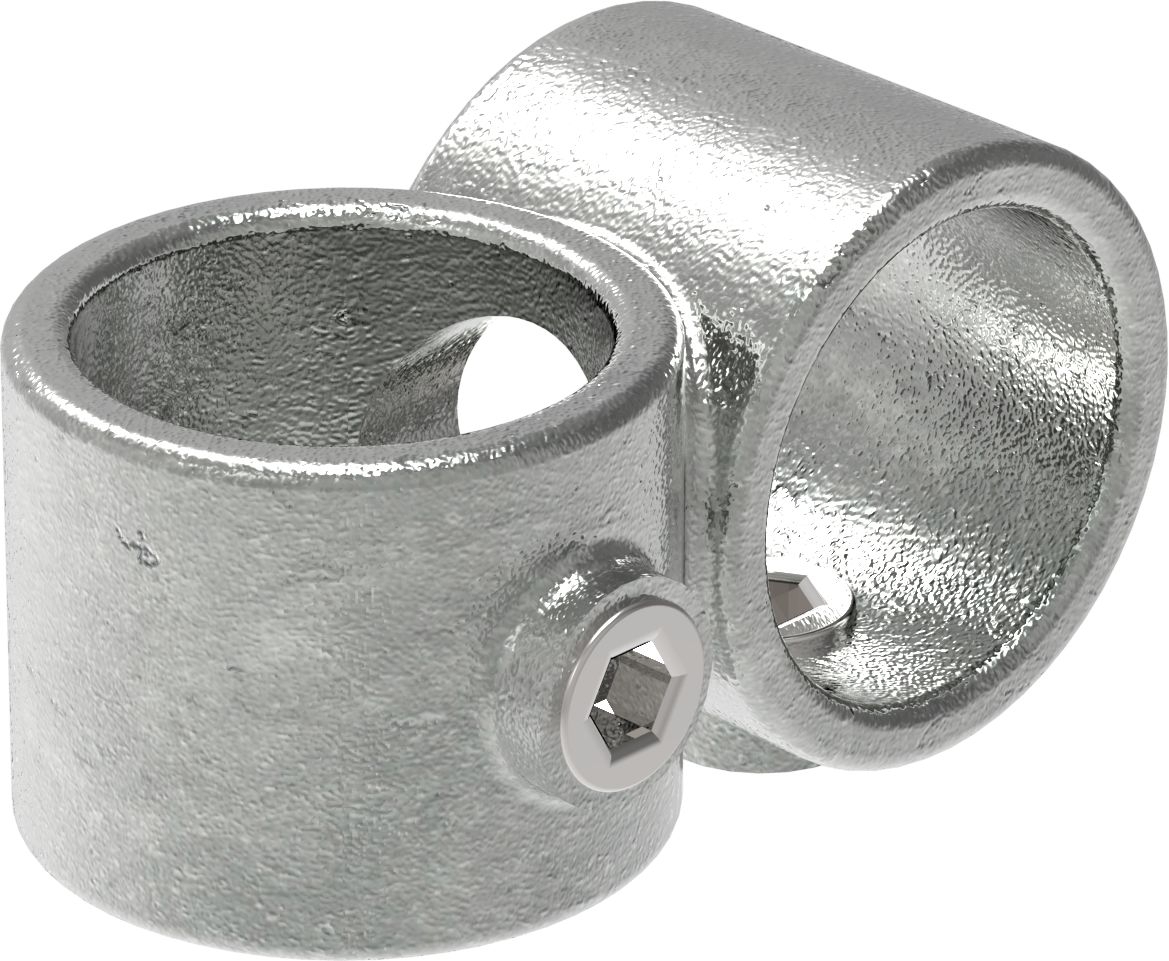

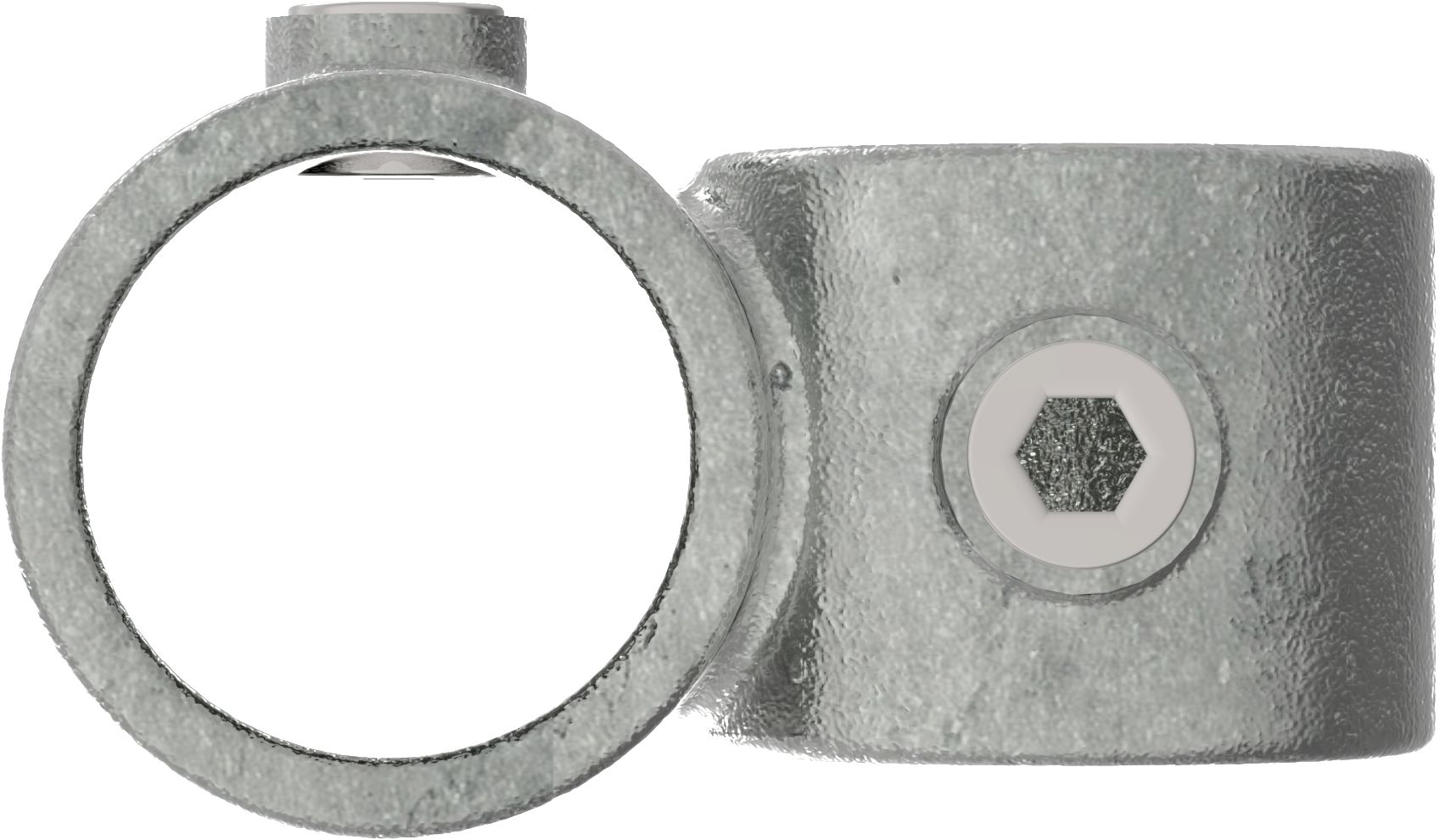

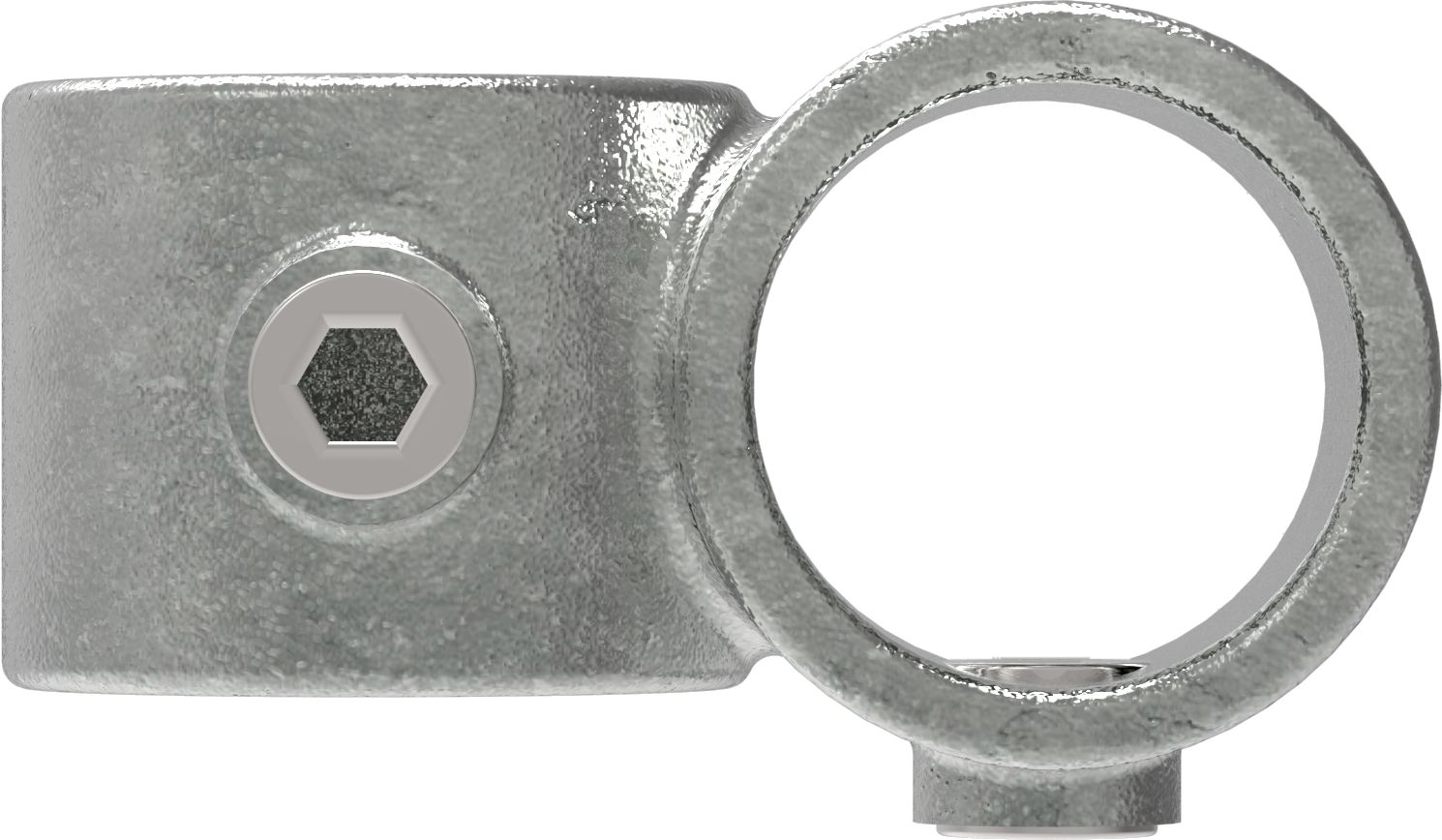

Rohrverbinder Kreuzstück vorgesetzt 90° reduziert Ø 42,4 mm (1 1/4") / 33,7 mm (1")

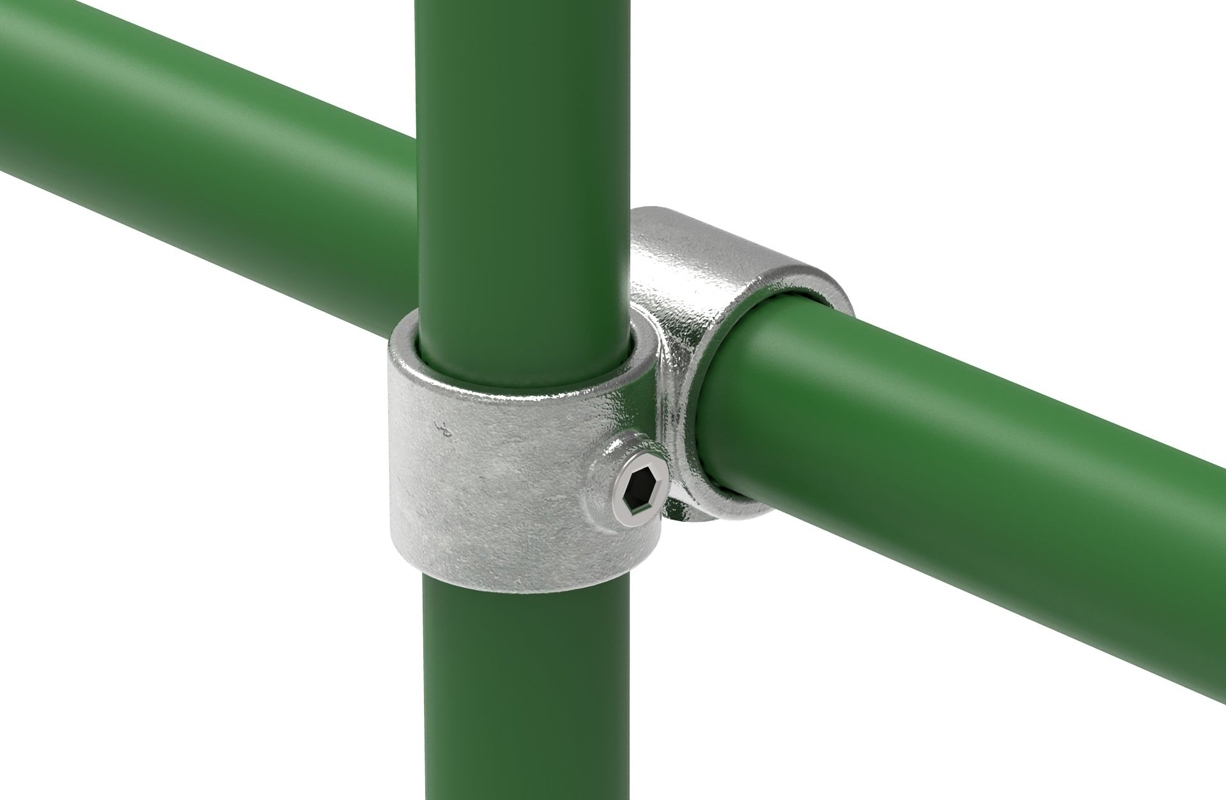

Dieses Kreuzstück verbindet zwei Durchmesser: der Pfosten läuft durch, das dünnere Rohr wird rechtwinklig davor gesetzt. So bleibt die Optik schlank und die Statik stimmt trotzdem.
Passt das auf mein Rohr?
Dieser Artikel passt auf Rohr mit 42,4 mm Außendurchmesser (1 1/4"). Die zweite Aufnahme ist für Rohr mit 33,7 mm (1").
Kurz zur Maßangabe: Maßgeblich ist immer der Außendurchmesser des Rohrs, nicht die Zollangabe des Gewindes. Wer nach „40 mm“ sucht, meint in aller Regel 42,4 mm (1 1/4"), „50 mm“ sind 48,3 mm (1 1/2") und „60 mm“ sind 60,3 mm (2").

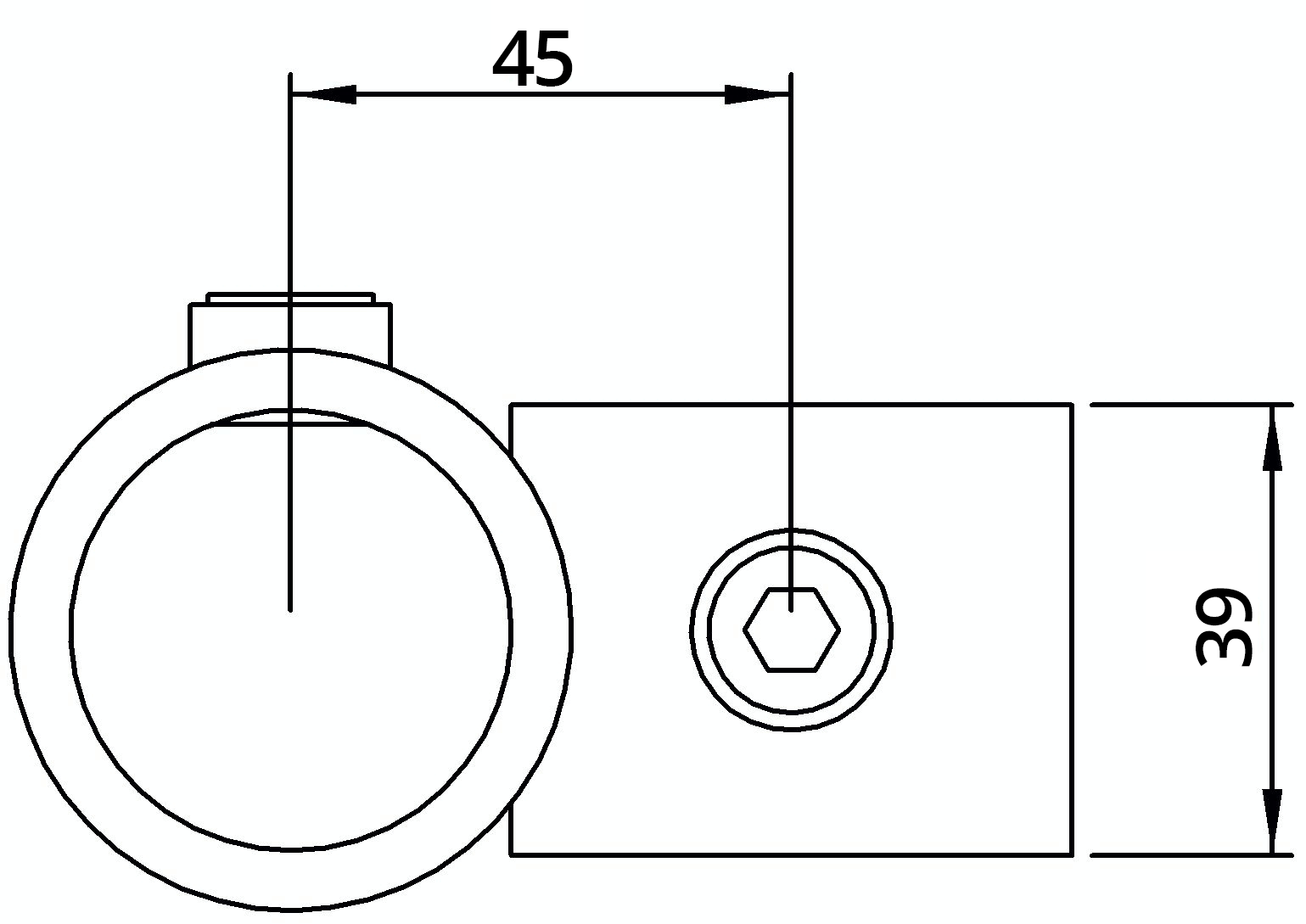

Maße der Baureihe 161
| Für Rohr | Maß a | Maß b | Sechskantschlüssel |
|---|---|---|---|
| 33,7 mm | 41 mm | 39 mm | 301AB |
| 42,4 mm | 50 mm | 45 mm | 301CDE |
| 48,3 mm | 50 mm | 55 mm | 301CDE |
| 60,3 mm | 64 mm | 61 mm | 301CDE |
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 161C42/B34 |
| für Rohr Ø (außen) | 42,4 mm (1 1/4") |
| zweites Rohr Ø (außen) | 33,7 mm (1") |
| Maß a | 45 mm |
| Maß b | 46 mm |
| Gewicht | 0,37 kg |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Schrauben | Edelstahl-Klemm-Schneidschrauben, montiert |
| benötigter Sechskantschlüssel | 301AB (1/4") |
| Anzugsmoment | 40 Nm |
| zulässiges Biegemoment | 1.0 kNm |
| zulässige Demontagekraft | 10.7 kN (1 Klemmschraube) |
| Sicherheitskoeffizient | 2,0 |
| Norm Rohrmaße | DIN EN ISO 6708 / EN 10255 |
| Einsatzbereich | Innen- und Außenbereich |
Lieferumfang
- 1x Kreuzstück vorgesetzt 90° reduziert 161C42/B34
- Edelstahl-Klemm-Schneidschrauben, bereits eingesetzt
- Sechskantschlüssel, Rohr, Dübel und Stopfen sind nicht enthalten – passendes Zubehör finden Sie weiter unten auf dieser Seite
Montage in vier Schritten
- Rohr auf Länge schneiden, entgraten und die Schnittkante gegen Rost schützen.
- Verbinder aufschieben beziehungsweise Rohr bis zum Anschlag einstecken.
- Ausrichten – solange die Schraube lose ist, lässt sich alles noch drehen.
- Klemm-Schneidschraube mit dem passenden Sechskantschlüssel anziehen: 40 Nm bei Schrauben 1/4" und 3/8", 20 Nm bei 1/8".
Die Verbindung ist jederzeit wieder lösbar. Umbauen, verlängern oder korrigieren kostet Sie damit nichts außer ein paar Minuten.
Welche Rohre passen?
Der Verbinder klemmt auf dem Rohr – auf das Material kommt es dabei kaum an. Er funktioniert auf Stahlrohr, Edelstahlrohr und Aluminiumrohr, solange der Außendurchmesser stimmt.
- Außendurchmesser ist das entscheidende Maß, nicht die Zollangabe des Gewindes und nicht der Innendurchmesser.
- Wandstärke: die Klemm-Schneidschraube muss Material zum Greifen haben. Bei dünnwandigem Rohr vorher an einem Reststück prüfen – sonst drückt die Schraube das Rohr ein, statt es zu klemmen.
- Geschliffene Edelstahloberflächen: die Schraube hinterlässt an der Klemmstelle eine Markierung. Dort setzen, wo sie später nicht sichtbar ist.
Typische Anwendungen
- Geländer und Handläufe im Innen- und Außenbereich
- Absperrungen, Schutzgeländer, Rammschutz
- Treppen-, Balkon- und Rampengeländer
- Laden- und Messebau, Warenpräsentation
- Regale, Tische und Möbelgestelle aus Rohr
- Stall- und Koppelbau, Reitplatzbegrenzung
Hinweis: Beide Rohrdurchmesser müssen exakt passen – prüfen Sie vor der Bestellung den Außendurchmesser beider Rohre.
Belastung und Sicherheit
- Zulässiges Biegemoment: 1.0 kNm
- Zulässige Demontagekraft: 10.7 kN (1 Klemmschraube)
- Das System erfüllt spezifizierte Belastungen bis 1500 N/m, der Sicherheitskoeffizient beträgt 2,0.
- Anzugsmoment: 40 Nm bei Schrauben 1/4" und 3/8", 20 Nm bei 1/8".
- Die angegebenen Biegemomente gelten nur, wenn Boden- und Wandflansche auf ebenem Untergrund montiert sind.
- Bei der Befestigung von Flanschen ist zusätzlich die zulässige Tragfähigkeit der Gewindestifte, Befestigungsmittel und Baustoffe zu berücksichtigen.
- Durch dynamische Lasten können sich Schraubverbindungen lockern. Den festen Sitz aller Schrauben regelmäßig prüfen und nachziehen – das Intervall legt der Betreiber nach Einsatzart fest.
- Nicht für den Gerüstbau zugelassen.
Warum Temperguss, feuerverzinkt und zusätzlich galvanisiert?
Der Grundkörper ist Temperguss nach ASTM A197 – zäh statt spröde, mit guter Zugfestigkeit und ausreichender Dehnung. Er nimmt Stöße auf, ohne zu brechen. Die Feuerverzinkung nach ASTM A153 bringt die dicke, dauerhafte Zinkschicht für den Außeneinsatz, die anschließende Elektrogalvanisierung macht die Oberfläche glatt und gleichmäßig.
Zubehör und Sonderwünsche
- Ersatz-Schneidschrauben und Sechskantschlüssel finden Sie im Zubehörbereich dieses Artikels.
- Rohre schneiden wir Ihnen auf Wunsch auf Maß zu.
- Pulverbeschichtung in Ihrem RAL-Ton ist auf Anfrage möglich.
| Rohrverbinder | Typen: | Kreuzstück |
|---|---|
| Ø Für Rohr | Ø Außendurchmesser | Ø Anschluss: | Ø 42.4mm / Ø 33.7mm |
