Muffe Schiebetor MEA Gr. 4 verzinkt M20 10335540
Produktinformationen "Muffe Schiebetor MEA Gr. 4 verzinkt M20 10335540"

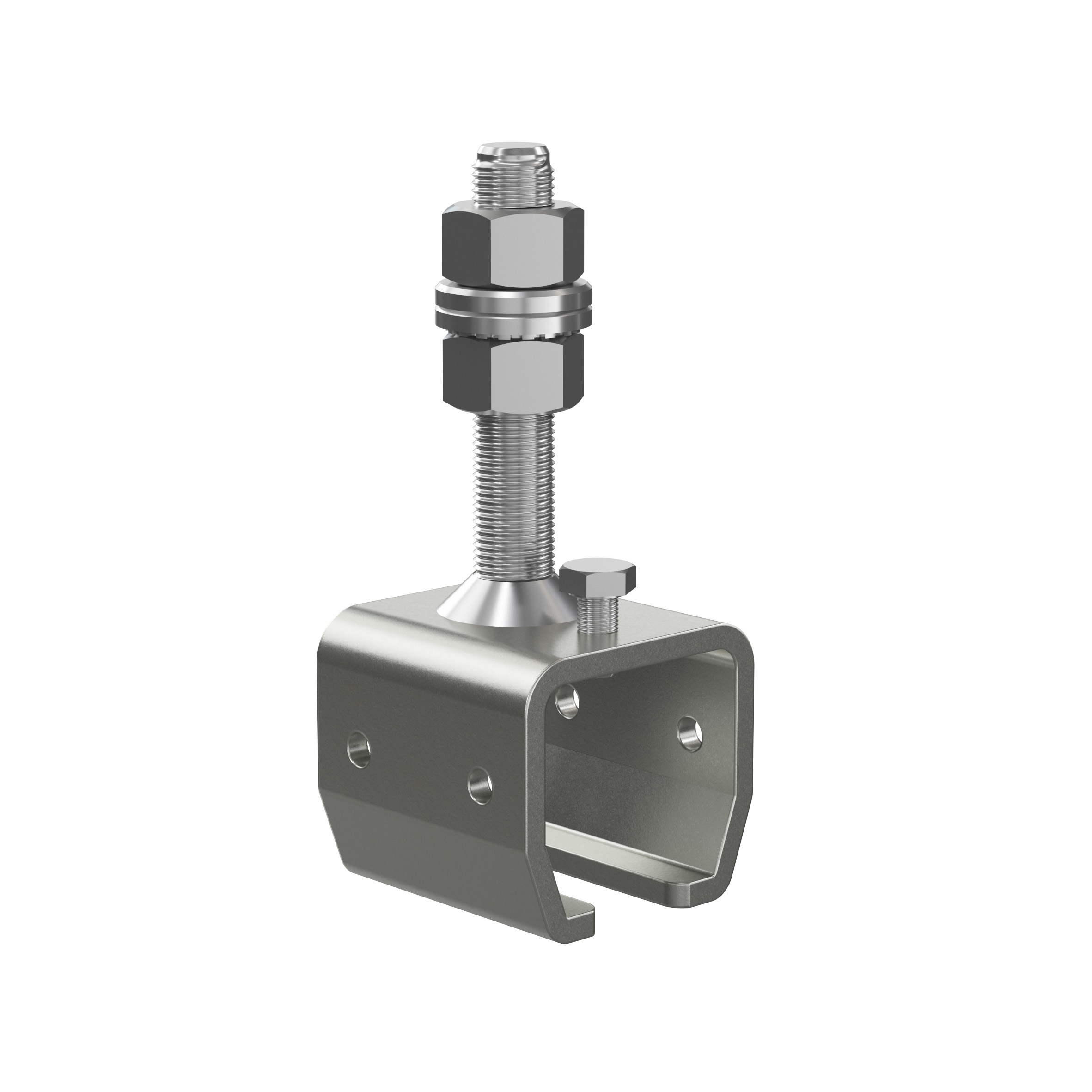

MEA Muffe, Höhen-/Seitenverstellung Größe Nr. 4 – Gewinde M20 | Art.-Nr. 10335540
Die Muffe für Höhen- und Seitenverstellung verbindet das Laufrohr mit einer Wand- oder Deckenkonsole und erlaubt das nachträgliche Ausrichten der Anlage in Höhe und Seite.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 4 ausgeführt: Gewinde M20, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 4
Einsatz und Montage
Die Muffe wird auf das Laufrohr gesetzt und in die passende Konsole eingehängt. Konsolen und Muffen werden getrennt bezogen und müssen in der Größe zusammenpassen.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10335540 |
| Produktart | Muffe, Höhen-/Seitenverstellung |
| MEA-Größe | Nr. 4 |
| Breite | 100 mm |
| Höhe | 239 mm |
| Länge | 100 mm |
| Material-/Wandstärke | 8 mm |
| Gewinde | M20 |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 2,58 kg |

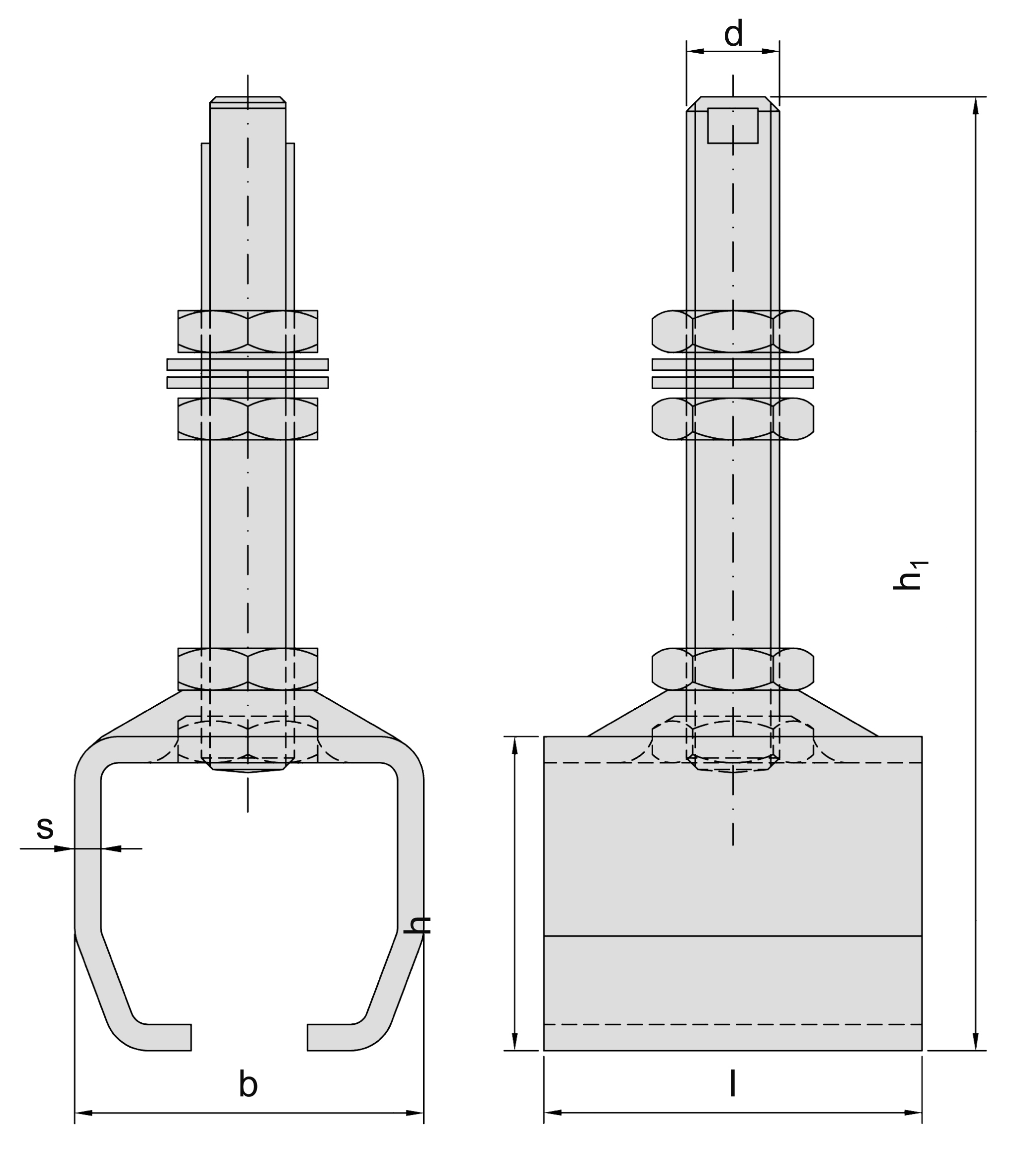

| Weitere MEA-Maße (mm) | b 100 · d M20 · h 239 · l 100 · s 8 |
Lieferumfang
1 Muffe. Die passende Wand- oder Deckenkonsole ist separat zu bestellen.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Wandkonsole einfach Größe Nr. 4 – Art.-Nr. 60.0031.7
- Laufrohr Größe Nr. 4 – Art.-Nr. 60.0004.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Form: | Muffe |
|---|---|
| Gewinde : | M20 |
| Höhe: | 239 mm |
| Länge: | 100 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 8 mm |
| Werkstoff: | Stahl |
| Breite: | 100 mm |
