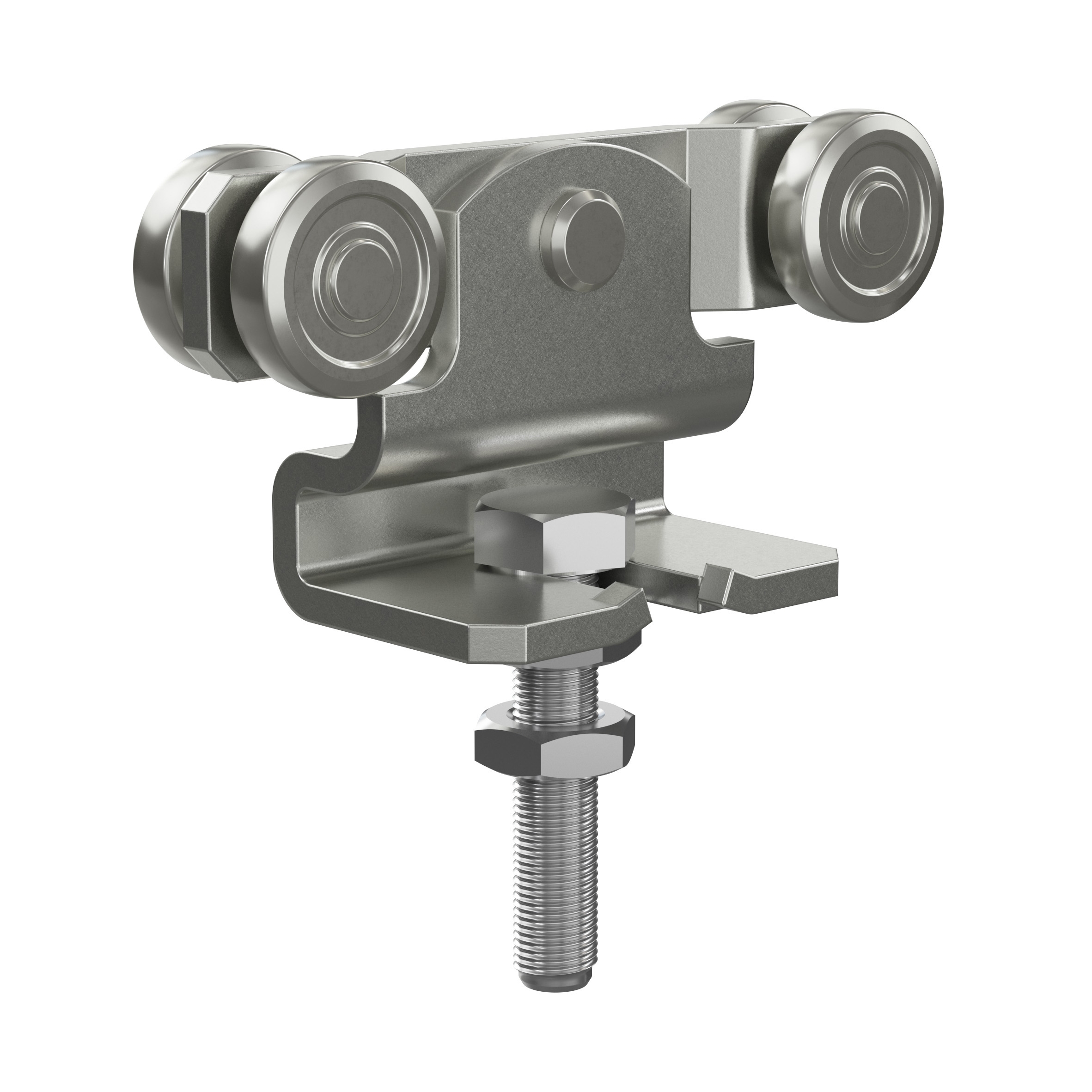

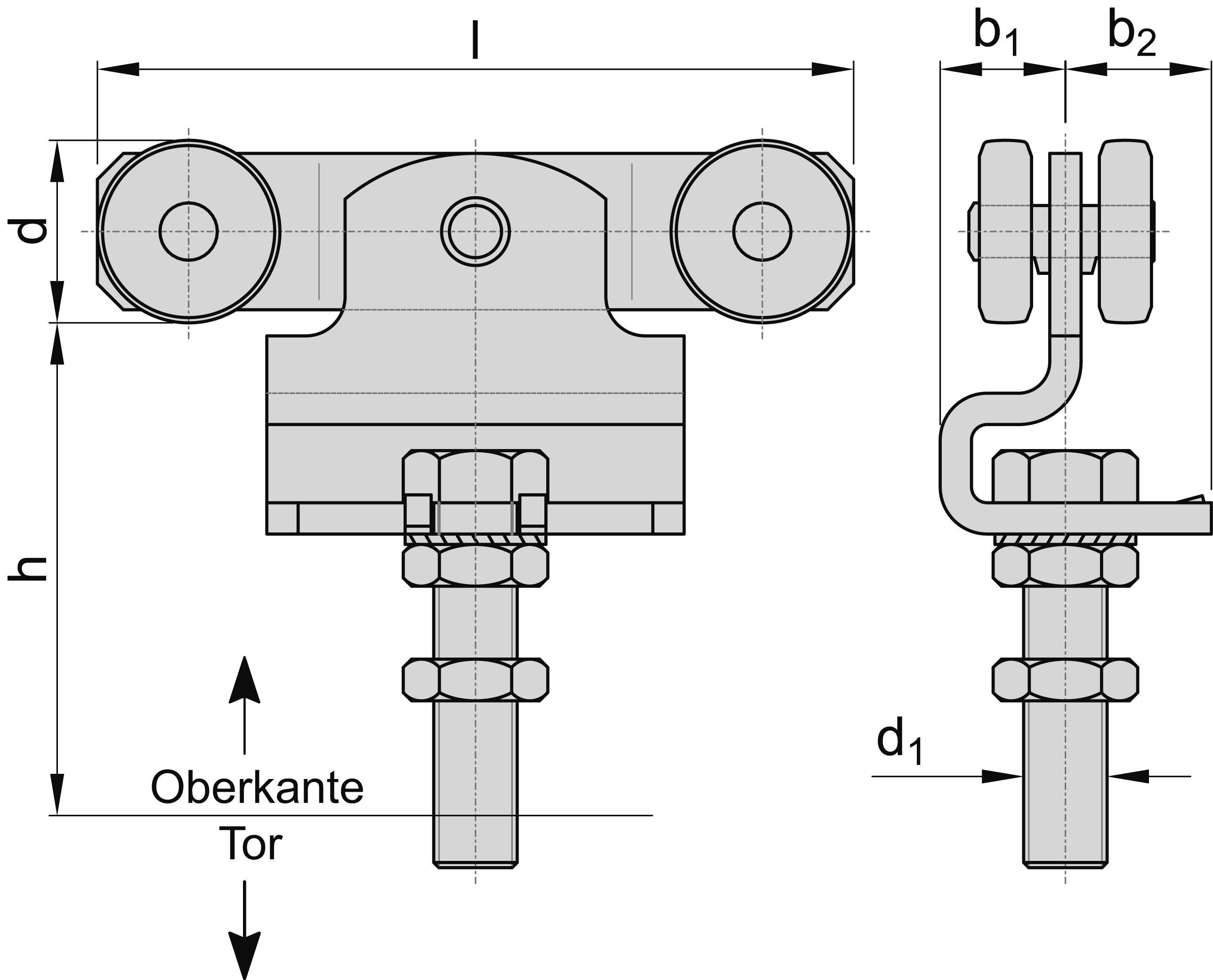

MEA Doppelrolle Größe Nr. 0 – Rollen-Ø 22 mm | Art.-Nr. 10330917 Der zweiachsige Rollapparat läuft im Laufrohr und trägt den Torflügel. Zweiachsige Rollapparate sind grundsätzlich zu empfehlen: Sie führen das Tor genauer und laufen ruhiger als Einfachrollen. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Rollendurchmesser Ø 22 mm, zulässige Belastung 45 kg je Rollapparat / max. 90 kg Torflügel (handbetrieben), Ausführung galvanisch verzinkt. Das spricht für dieses BauteilBelastbarkeit nach Herstellerangabe: 45 kg je Rollapparat / max. 90 kg Torflügel (handbetrieben)Galvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzWartungsfreie Kugellager, Fettfüllung auf die gesamte Lebensdauer ausgelegtEinsatztemperatur -20 °C bis +80 °CMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einsatz und MontageJe Torflügel werden zwei Rollapparate eingesetzt. Der Anschluss an den Torflügel erfolgt über die zentrale Aufhängung; bei Holztoren ist eine Trägerplatte in Verbindung mit einer Verstärkungslasche zu verwenden. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10330917ProduktartDoppelrolleMEA-GrößeNr. 0Rollen-/AußendurchmesserØ 22 mmTragkraft45 kg je Rollapparat / max. 90 kg Torflügel (handbetrieben)Höhe47-61 mmLänge102 mmGewindeM10WerkstoffStahl S235JROberflächegalvanisch verzinktGewicht je Stück0,23 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b1 16 · b2 16 · d 22 · d1 M10 · h 47-61 · l 102 Lieferumfang1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7Trägerplatte Größe Nr. 0 – Art.-Nr. 60.0181.7Verstärkungslasche Größe Nr. 0 – Art.-Nr. 60.0176.7Wandbefestigung Größe Nr. 0 – Art.-Nr. 60.0037.7Rohrpuffer Größe Nr. 0 – Art.-Nr. 60.0076.7Bodenführungsrolle Nr. 10 – Art.-Nr. 60.0187.7Bodenführungsschiene Nr. 10, 6 m – Art.-Nr. 60.0211.7 Worauf Sie bei der Auswahl achten solltenMaßgeblich ist das Gewicht je Torflügel, nicht das Gesamtgewicht des Tores. Je Torflügel werden zwei Rollapparate eingesetzt. Rollapparat, Laufrohr und Befestigung müssen dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

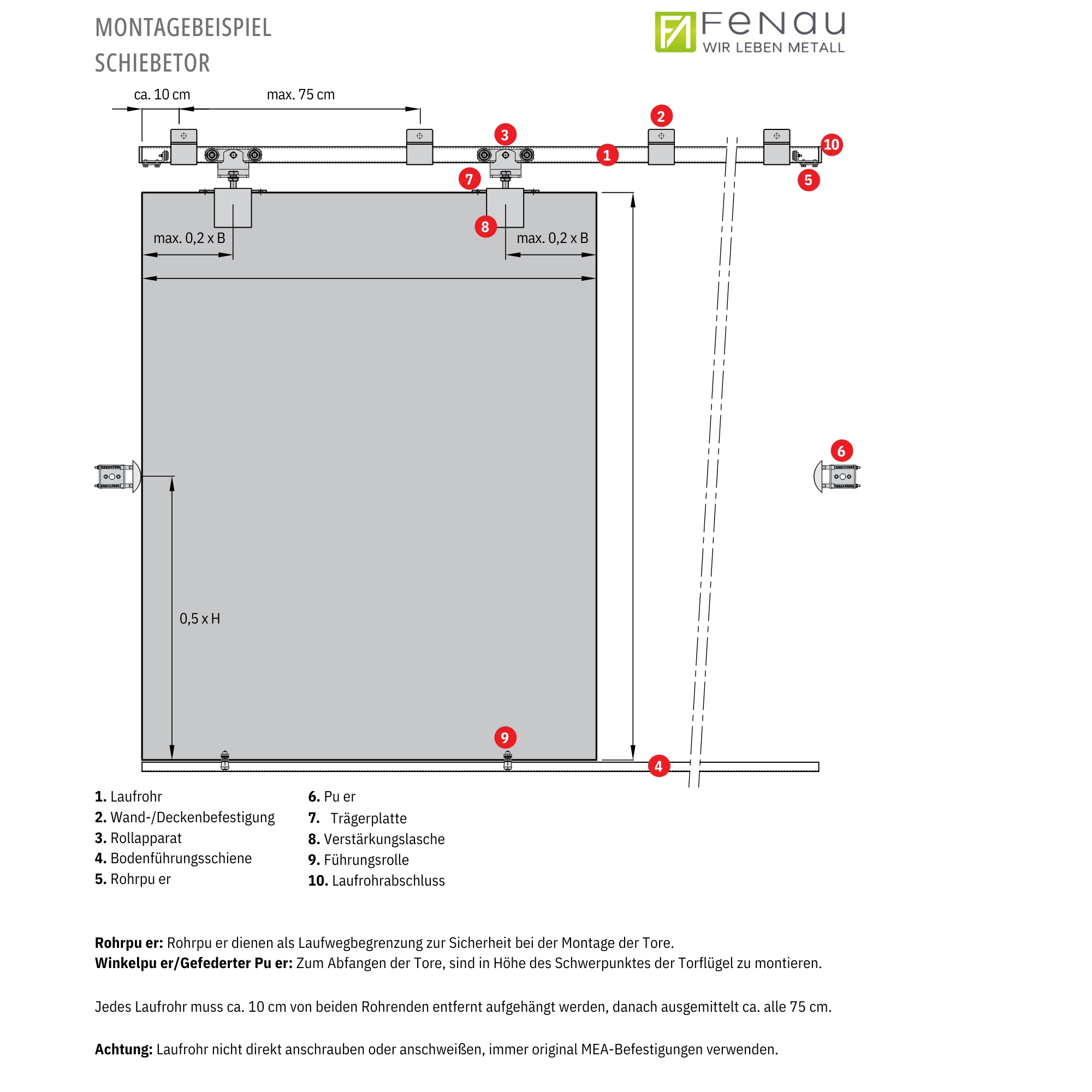

MEA Deckenbefestigung Größe Nr. 0 | Art.-Nr. 10333030 Die fixe Deckenbefestigung hängt das Laufrohr ohne Verstellmöglichkeit direkt unter der Decke ab. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageDer erste Aufhängepunkt liegt rund 10 cm vom Rohrende entfernt, danach ausgemittelt alle 75 cm. Bei Rohrstößen ist neben der Verbindungsmuffe eine zusätzliche Befestigung zu setzen. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10333030ProduktartDeckenbefestigungMEA-GrößeNr. 0Breite38 mmHöhe41 mmLänge40 mmMaterial-/Wandstärke3 mmBohrung Ø9 mmWerkstoffStahl S235JROberflächegalvanisch verzinktGewicht je Stück0,2 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 38 · d 9 · h 41 · l 40 · s 3 Lieferumfang1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7Verbindungsmuffe Größe Nr. 0 – Art.-Nr. 60.0066.7Doppelrolle Größe Nr. 0 – Art.-Nr. 60.0089.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

MEA Wandbefestigung Größe Nr. 0 | Art.-Nr. 10333005 Die fixe Wandbefestigung hängt das Laufrohr ohne Verstellmöglichkeit direkt an der Wand ab. Sie ist die wirtschaftlichste Lösung, wenn die Lage des Rohres von vornherein feststeht. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageDer erste Aufhängepunkt liegt rund 10 cm vom Rohrende entfernt, danach ausgemittelt alle 75 cm. Bei Rohrstößen ist neben der Verbindungsmuffe eine zusätzliche Befestigung zu setzen. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10333005ProduktartWandbefestigungMEA-GrößeNr. 0Breite38 mmHöhe63 mmLänge40 mmMaterial-/Wandstärke3 mmBohrung Ø9 mmWerkstoffStahl S235JROberflächegalvanisch verzinktGewicht je Stück0,16 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 38 · d 9 · d1 5 · h 63 · l 40 · s 3 Lieferumfang1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7Verbindungsmuffe Größe Nr. 0 – Art.-Nr. 60.0066.7Doppelrolle Größe Nr. 0 – Art.-Nr. 60.0089.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

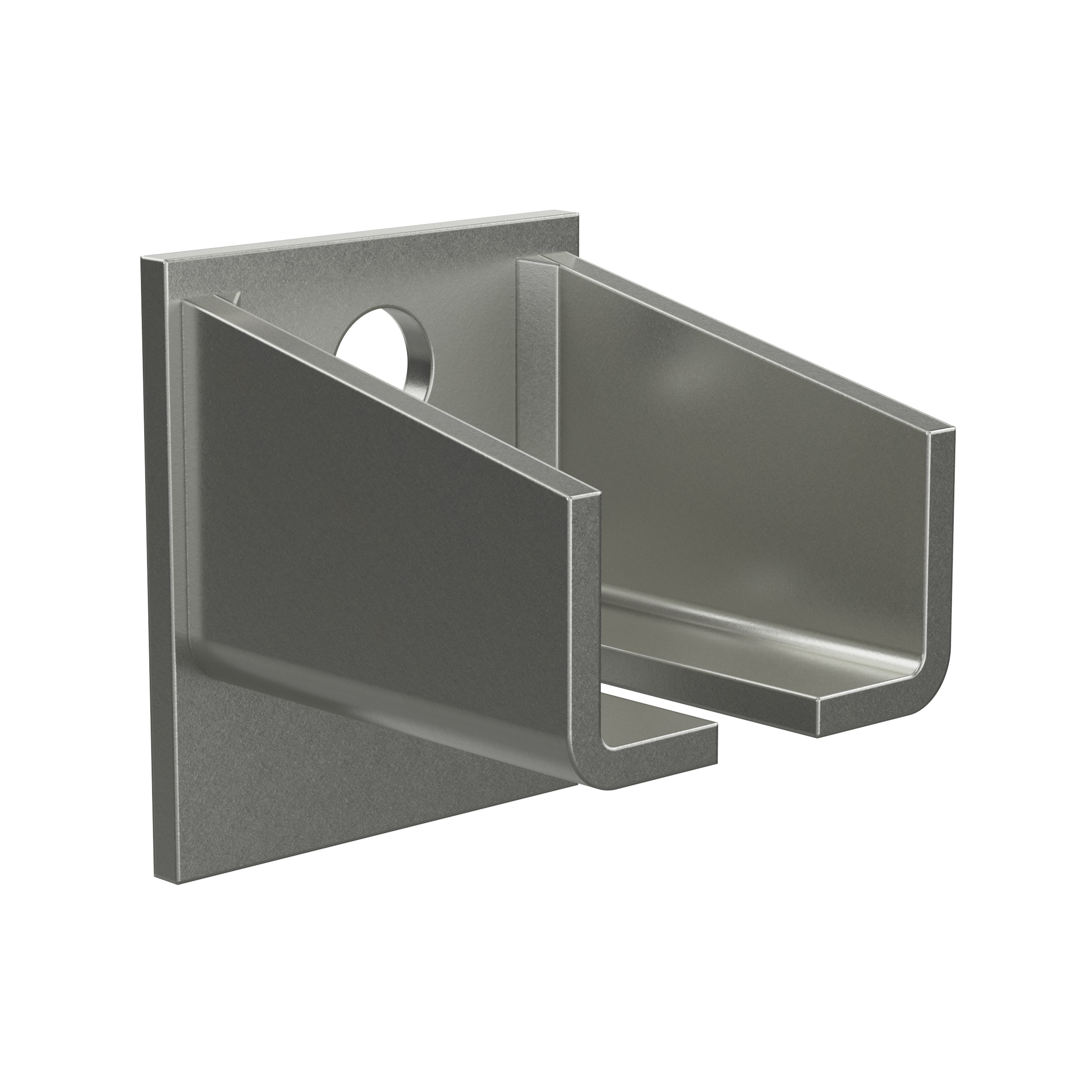

MEA Wandkonsole einfach Größe Nr. 0 | Art.-Nr. 10335315 Die Wandkonsole trägt das Laufrohr im Abstand zur Wand. In Verbindung mit H/S-Muffen lässt sich die Anlage nach der Montage in Höhe und Seite ausrichten. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageDie Konsole wird an der Wand verdübelt; das Befestigungsmaterial ist entsprechend dem Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10335315ProduktartWandkonsole einfachMEA-GrößeNr. 0Breite60 mmHöhe50 mmLänge53 mmBohrung Ø13 mmWerkstoffStahl S235JROberflächegalvanisch verzinktGewicht je Stück0,24 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 60 · d 13 · h 50 · l 53 · v 20-45 Lieferumfang1 Wandkonsole. H/S-Muffen und Dübel bzw. Schrauben sind nicht enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

MEA Muffe, Höhen-/Seitenverstellung Größe Nr. 0 – Gewinde M10 | Art.-Nr. 10335505 Die Muffe für Höhen- und Seitenverstellung verbindet das Laufrohr mit einer Wand- oder Deckenkonsole und erlaubt das nachträgliche Ausrichten der Anlage in Höhe und Seite. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Gewinde M10, Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageDie Muffe wird auf das Laufrohr gesetzt und in die passende Konsole eingehängt. Konsolen und Muffen werden getrennt bezogen und müssen in der Größe zusammenpassen. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10335505ProduktartMuffe, Höhen-/SeitenverstellungMEA-GrößeNr. 0Breite38 mmHöhe98 mmLänge40 mmMaterial-/Wandstärke3 mmGewindeM10WerkstoffStahl S235JROberflächegalvanisch verzinktGewicht je Stück0,17 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 38 · d M10 · h 98 · l 40 · s 3 Lieferumfang1 Muffe. Die passende Wand- oder Deckenkonsole ist separat zu bestellen. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:Wandkonsole einfach Größe Nr. 0 – Art.-Nr. 60.0028.7Deckenkonsole einfach Größe Nr. 0 – Art.-Nr. 60.2002.7Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

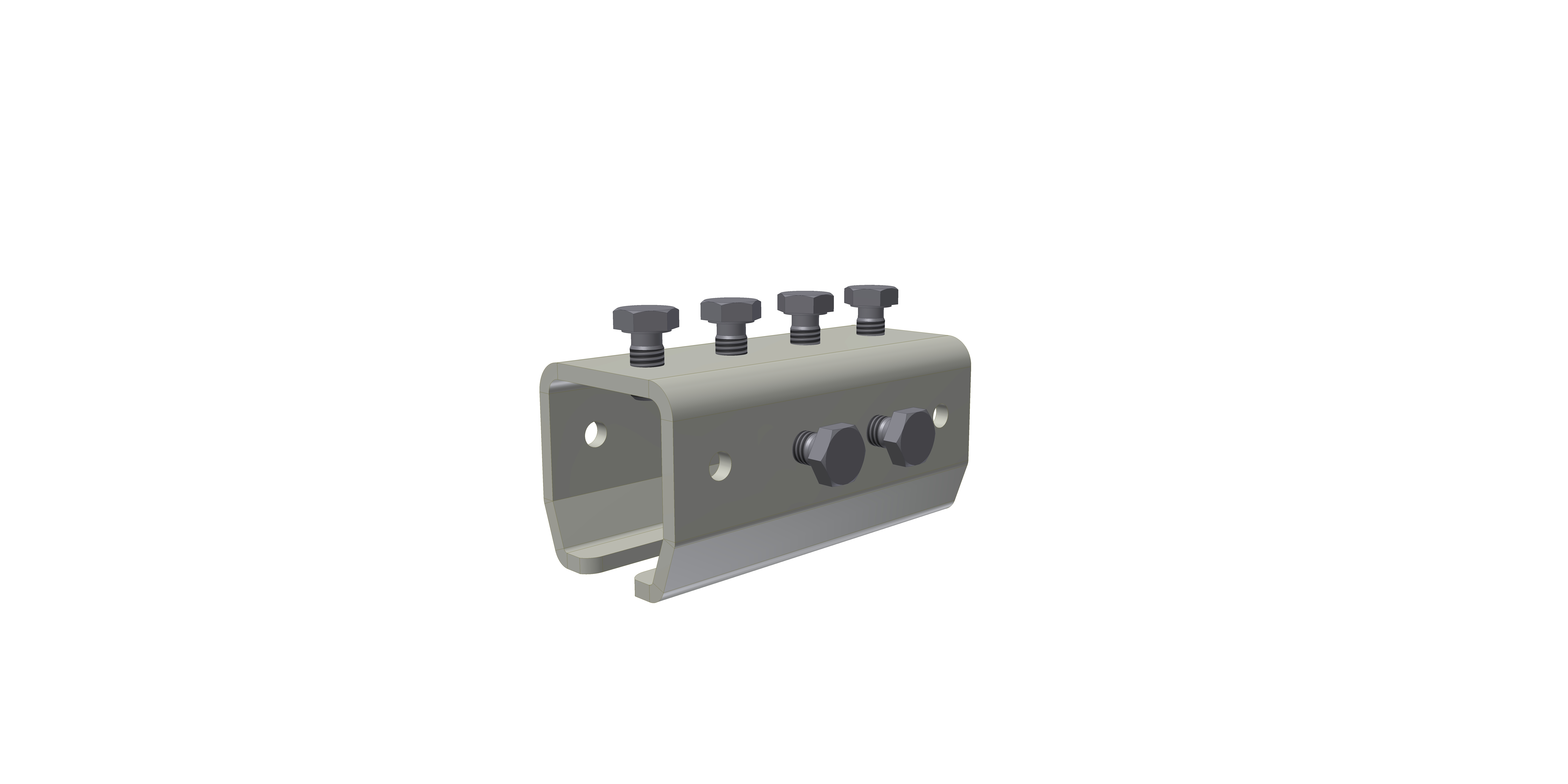

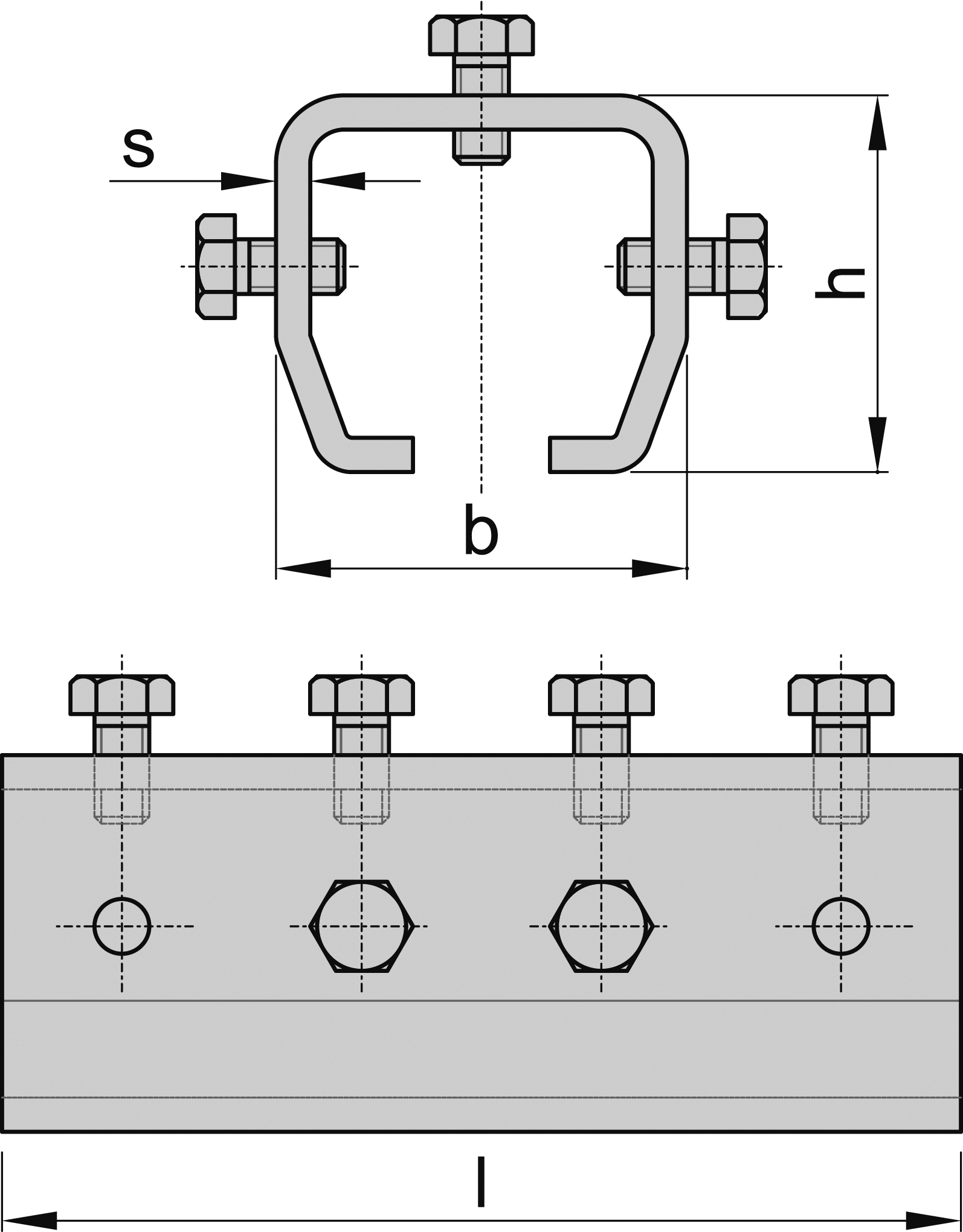

MEA Verbindungsmuffe Größe Nr. 0 | Art.-Nr. 10330467 Die Verbindungsmuffe stößt zwei Laufrohre kraftschlüssig zusammen und ermöglicht so beliebig lange Schienenstränge. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageNeben der Verbindungsmuffe ist immer eine zusätzliche Wand- oder Deckenbefestigung zu montieren, damit der Stoß nicht frei trägt. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10330467ProduktartVerbindungsmuffeMEA-GrößeNr. 0Breite38 mmHöhe38 mmLänge80 mmMaterial-/Wandstärke3 mmWerkstoffStahl S235JROberflächegalvanisch verzinktGewicht je Stück0,25 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 38 · h 38 · l 80 · s 3 Lieferumfang1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7Wandbefestigung Größe Nr. 0 – Art.-Nr. 60.0037.7Deckenbefestigung Größe Nr. 0 – Art.-Nr. 60.0047.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

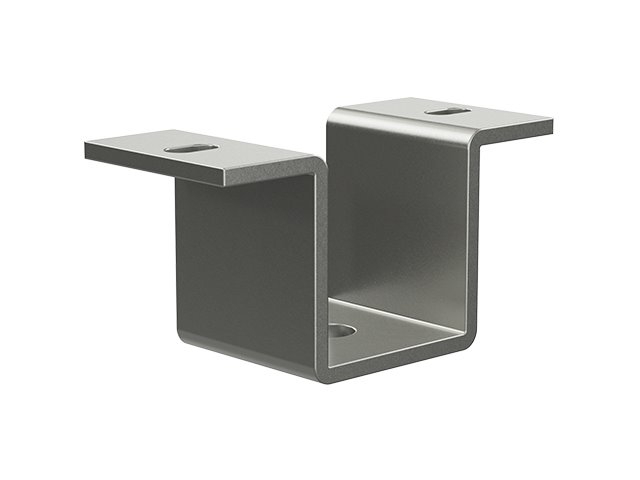

MEA Deckenkonsole einfach Größe Nr. 0 | Art.-Nr. 10335801 Die Deckenkonsole trägt das Laufrohr unterhalb der Decke. In Verbindung mit H/S-Muffen ist die Anlage in Höhe und Seite verstellbar. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageDie Konsole wird an der Decke befestigt; das Befestigungsmaterial ist nach Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10335801ProduktartDeckenkonsole einfachMEA-GrößeNr. 0Breite40 mmHöhe48 mmLänge102 mmMaterial-/Wandstärke3 mmBohrung Ø13 mmWerkstoffStahlOberflächegalvanisch verzinktGewicht je Stück0,2 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 40 · d 13 · h 48 · l 102 · t 3 · v 30-70 Lieferumfang1 Deckenkonsole. H/S-Muffen und Befestigungsmaterial sind nicht enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
