Einfachrolle Schiebetor MEA Gr. 1 verzinkt Ø 28 mm bis 100 kg 10336310
Produktinformationen "Einfachrolle Schiebetor MEA Gr. 1 verzinkt Ø 28 mm bis 100 kg 10336310"

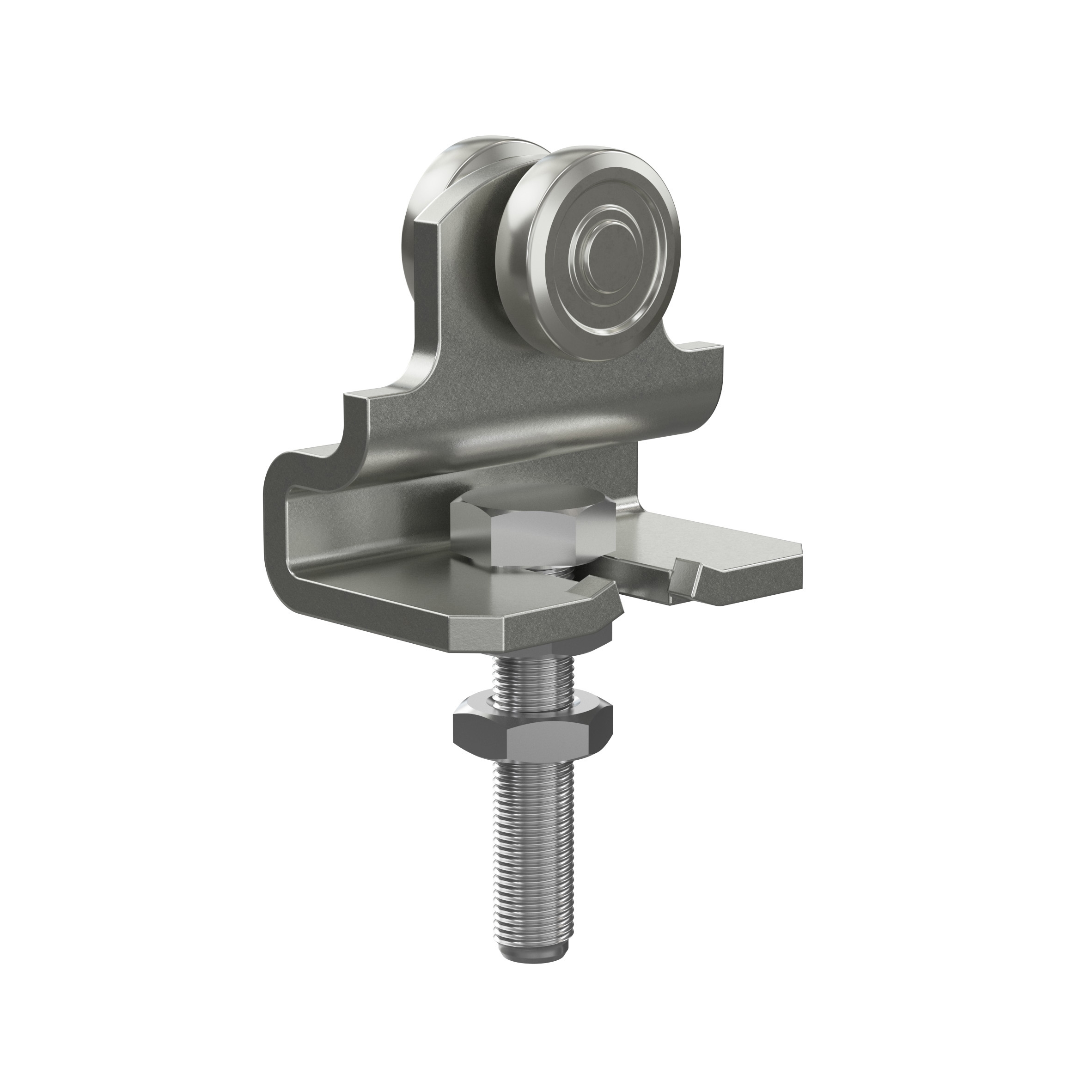

MEA Einfachrolle Größe Nr. 1 – Rollen-Ø 28 mm | Art.-Nr. 10336310
Der einachsige Rollapparat läuft im Laufrohr und trägt den Torflügel. Er wird bei leichteren Toren und dort eingesetzt, wo wenig Platz zur Verfügung steht – etwa im Laufrohrbogen.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 1 ausgeführt: Rollendurchmesser Ø 28 mm, zulässige Belastung 50 kg je Rollapparat / max. 100 kg Torflügel (handbetrieben), Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Belastbarkeit nach Herstellerangabe: 50 kg je Rollapparat / max. 100 kg Torflügel (handbetrieben)
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Wartungsfreie Kugellager, Fettfüllung auf die gesamte Lebensdauer ausgelegt
- Einsatztemperatur -20 °C bis +80 °C
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 1
Einsatz und Montage
Je Torflügel werden zwei Rollapparate eingesetzt. Bei Holztoren ist eine Trägerplatte in Verbindung mit einer Verstärkungslasche zu verwenden.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10336310 |
| Produktart | Einfachrolle |
| MEA-Größe | Nr. 1 |
| Rollen-/Außendurchmesser | Ø 28 mm |
| Tragkraft | 50 kg je Rollapparat / max. 100 kg Torflügel (handbetrieben) |
| Höhe | 57-78 mm |
| Länge | 60 mm |
| Gewinde | M12 |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 0,355 kg |
| Verpackungseinheit | 10 Stück |

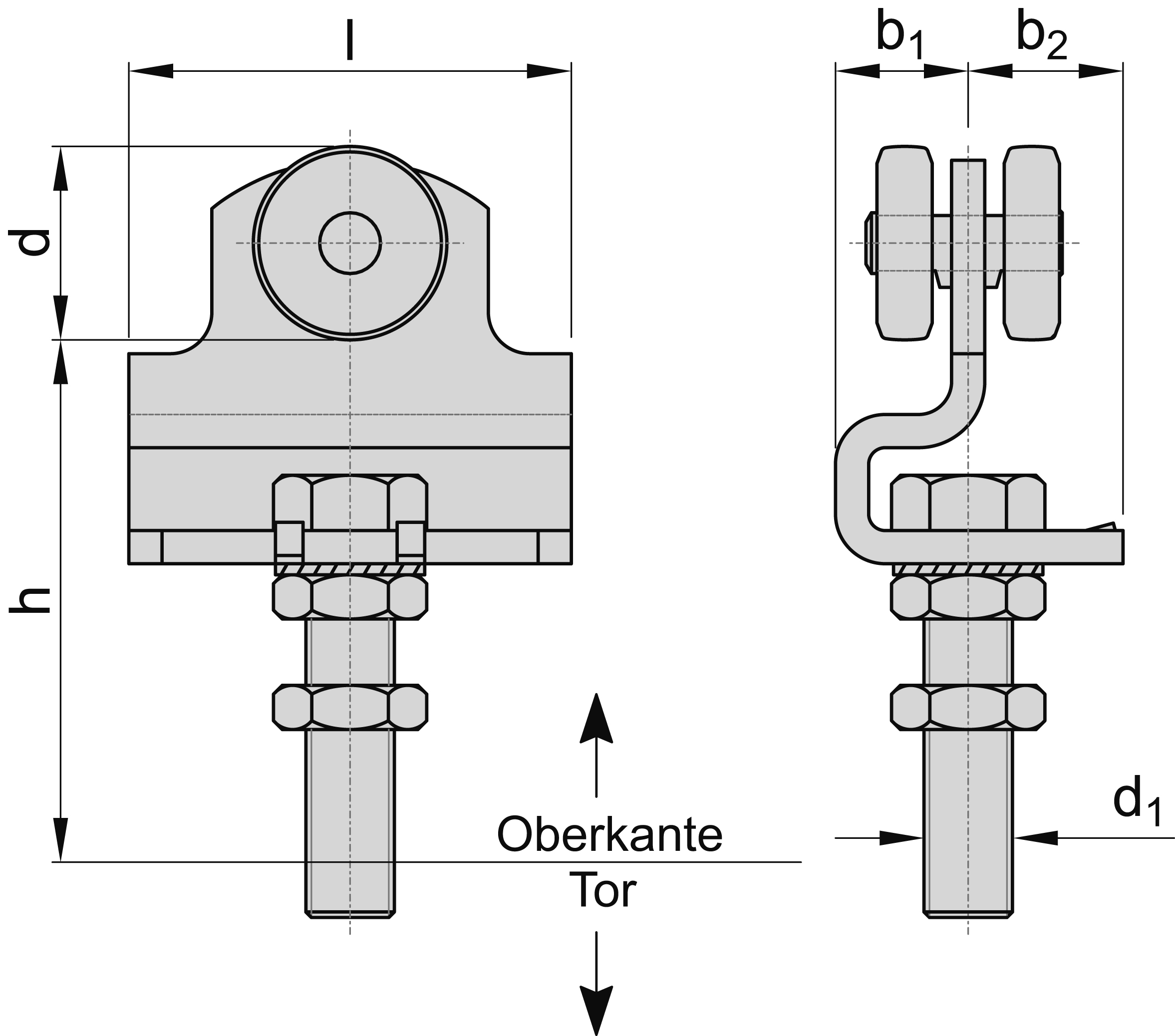

| Weitere MEA-Maße (mm) | b1 20 · b2 24 · d 28 · d1 M12 · h 57-78 · l 60 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Laufrohr Größe Nr. 1 – Art.-Nr. 60.0001.7
- Trägerplatte Größe Nr. 1 – Art.-Nr. 60.0182.7
- Verstärkungslasche Größe Nr. 1 – Art.-Nr. 60.0177.7
- Wandbefestigung Größe Nr. 1 – Art.-Nr. 60.0038.7
- Rohrpuffer Größe Nr. 1 – Art.-Nr. 60.0077.7
- Bodenführungsrolle Nr. 19 – Art.-Nr. 60.0013.10
- Bodenführungsschiene Nr. 19, 6 m – Art.-Nr. 60.0212.7
Worauf Sie bei der Auswahl achten sollten
Maßgeblich ist das Gewicht je Torflügel. Bei elektrisch betriebenen Toren und bei höheren Lasten sind zweiachsige Doppelrollen vorzuziehen. Rollapparat, Laufrohr und Befestigung müssen dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Durchmesser: | Ø 28 mm |
|---|---|
| Form: | Einfachrolle |
| Gewinde : | M12 |
| Höhe: | 57-78 mm |
| Länge: | 60 mm |
| Oberfläche: | galvanisch verzinkt |
| Werkstoff: | Stahl |
