Doppelrolle mit Kunststoffaußenring MEA Gr. 1 Ø 28 mm 10336413
Produktinformationen "Doppelrolle mit Kunststoffaußenring MEA Gr. 1 Ø 28 mm 10336413"

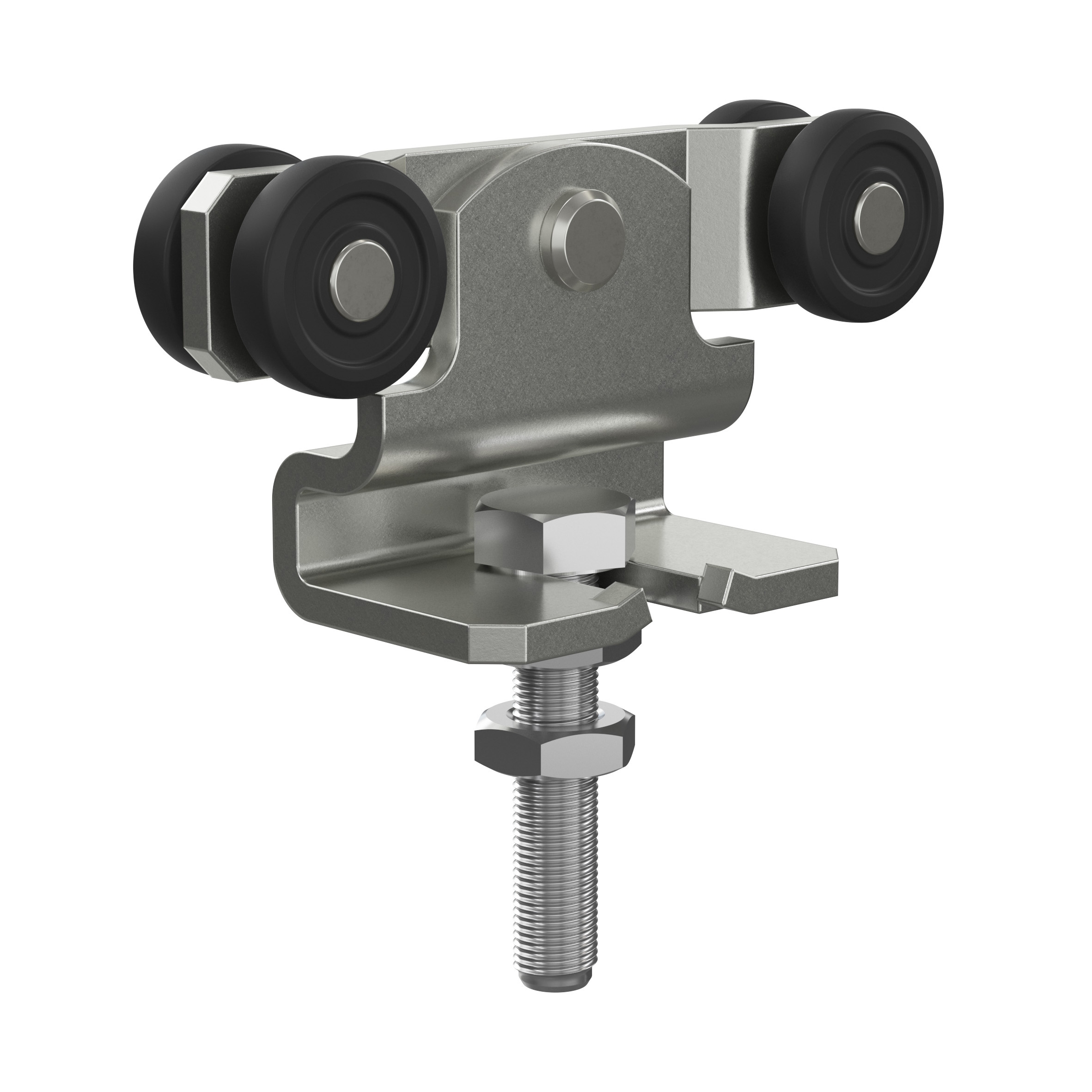

MEA Doppelrolle mit Kunststoffaußenring Größe Nr. 1 – Rollen-Ø 28 mm | Art.-Nr. 10336413
Der zweiachsige Rollapparat läuft im Laufrohr und trägt den Torflügel. Zweiachsige Rollapparate sind grundsätzlich zu empfehlen: Sie führen das Tor genauer und laufen ruhiger als Einfachrollen.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 1 ausgeführt: Rollendurchmesser Ø 28 mm, zulässige Belastung 90 kg je Rollapparat, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Belastbarkeit nach Herstellerangabe: 90 kg je Rollapparat
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Wartungsfreie Kugellager, Fettfüllung auf die gesamte Lebensdauer ausgelegt
- Einsatztemperatur -20 °C bis +80 °C
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 1
Einsatz und Montage
Je Torflügel werden zwei Rollapparate eingesetzt. Der Anschluss an den Torflügel erfolgt über die zentrale Aufhängung; bei Holztoren ist eine Trägerplatte in Verbindung mit einer Verstärkungslasche zu verwenden.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10336413 |
| Produktart | Doppelrolle mit Kunststoffaußenring |
| MEA-Größe | Nr. 1 |
| Rollen-/Außendurchmesser | Ø 28 mm |
| Tragkraft | 90 kg je Rollapparat |
| Höhe | 57-78 mm |
| Länge | 123 mm |
| Gewinde | M12 |
| Werkstoff | Stahl S235JR mit Qualitätskugellagern |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 0,49 kg |
| Verpackungseinheit | 10 Stück |

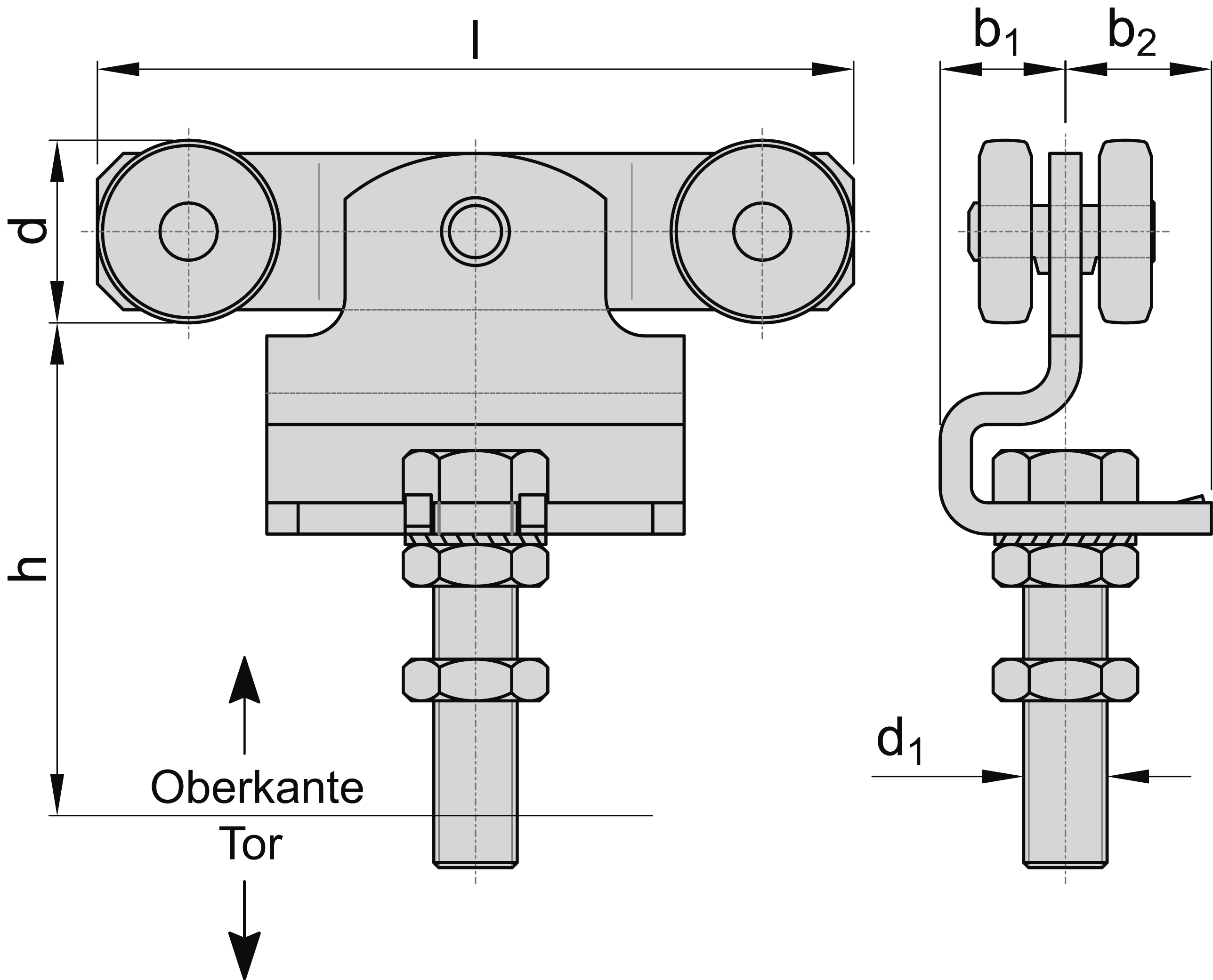

| Weitere MEA-Maße (mm) | b 20 · b2 24 · d 28 · d1 M12 · h 57-78 · l 123 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Laufrohr Größe Nr. 1 – Art.-Nr. 60.0001.7
- Trägerplatte Größe Nr. 1 – Art.-Nr. 60.0182.7
- Verstärkungslasche Größe Nr. 1 – Art.-Nr. 60.0177.7
- Wandbefestigung Größe Nr. 1 – Art.-Nr. 60.0038.7
- Rohrpuffer Größe Nr. 1 – Art.-Nr. 60.0077.7
- Bodenführungsrolle Nr. 19 – Art.-Nr. 60.0013.10
- Bodenführungsschiene Nr. 19, 6 m – Art.-Nr. 60.0212.7
Worauf Sie bei der Auswahl achten sollten
Maßgeblich ist das Gewicht je Torflügel, nicht das Gesamtgewicht des Tores. Je Torflügel werden zwei Rollapparate eingesetzt. Rollapparat, Laufrohr und Befestigung müssen dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Durchmesser: | Ø 28 mm |
|---|---|
| Form: | Doppelrolle |
| Gewinde : | M12 |
| Höhe: | 57-78 mm |
| Länge: | 123 mm |
| Oberfläche: | galvanisch verzinkt |
| Werkstoff: | Stahl / Kugellager mit Kunstst |
