Aufhängeklemme Schiebetor MEA Gr. 1 verzinkt M12 10336720
Produktinformationen "Aufhängeklemme Schiebetor MEA Gr. 1 verzinkt M12 10336720"

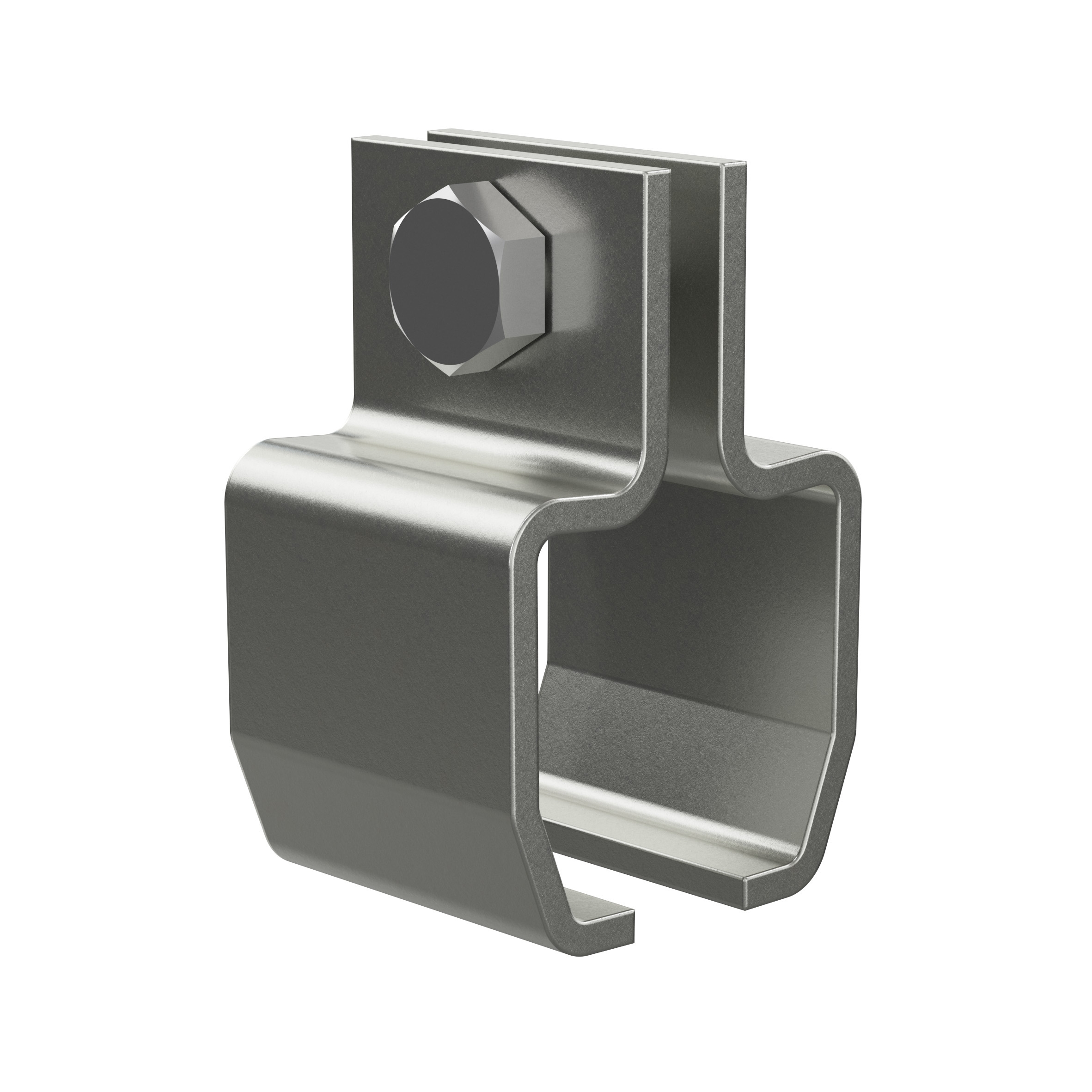

MEA Aufhängeklemme Größe Nr. 1 – Gewinde M12 | Art.-Nr. 10336720
Die Aufhängeklemme nimmt das Laufrohr auf und wird über den Gewindezapfen an einer bauseitigen Unterkonstruktion oder Gewindestange abgehängt.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 1 ausgeführt: Gewinde M12, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 1
- Einzeln oder als Verpackungseinheit à 10 Stück erhältlich
Einsatz und Montage
Die Klemme wird um das Laufrohr gelegt und verschraubt. Die Aufhängung erfolgt über das Gewinde nach oben.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10336720 |
| Produktart | Aufhängeklemme |
| MEA-Größe | Nr. 1 |
| Breite | 48 mm |
| Höhe | 80 mm |
| Länge | 50 mm |
| Material-/Wandstärke | 4 mm |
| Gewinde | M12 |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 0,345 kg |
| Verpackungseinheit | 10 Stück |

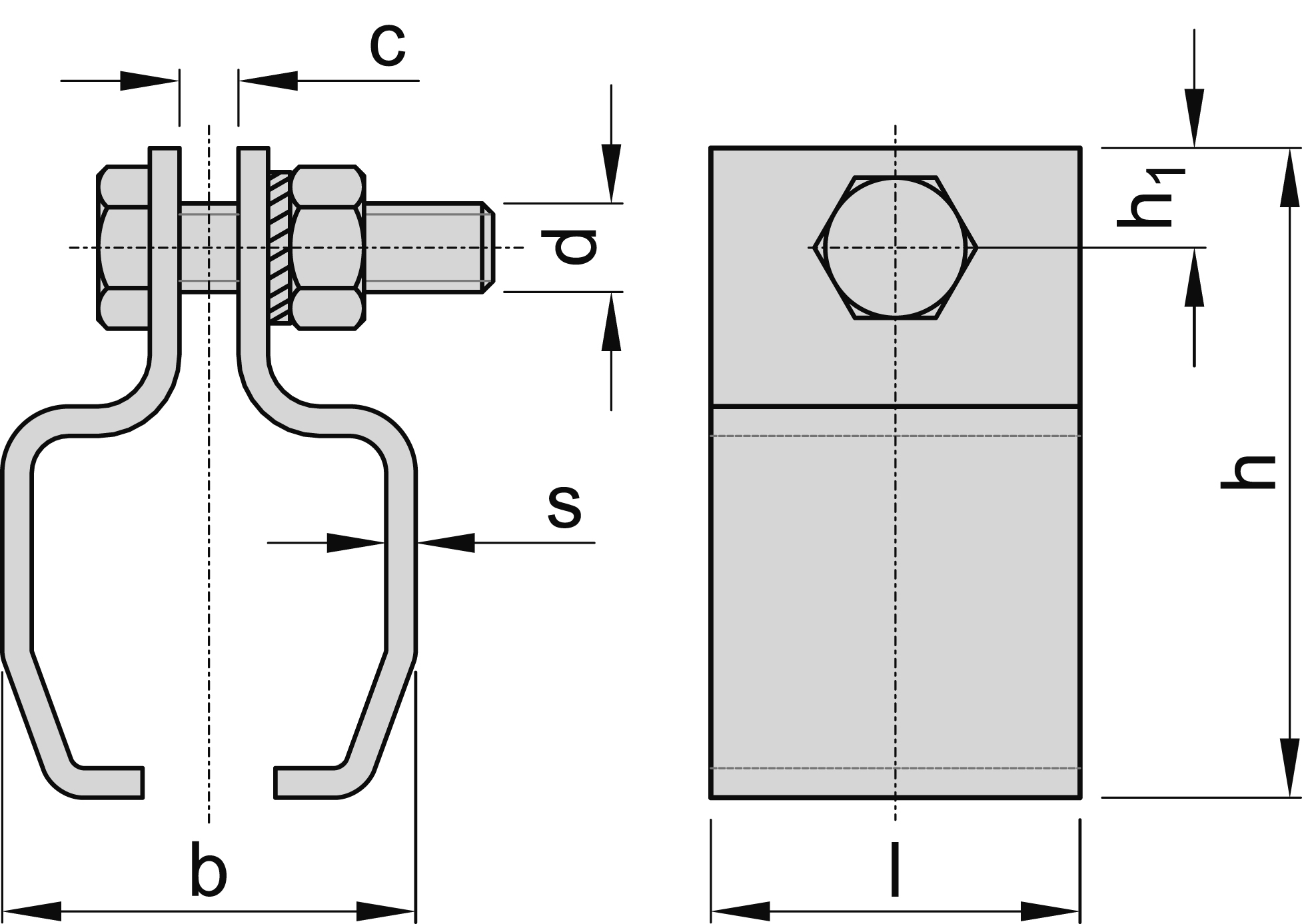

| Weitere MEA-Maße (mm) | b 48 · d M12 · h 80 · l 50 · s 4 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Laufrohr Größe Nr. 1 – Art.-Nr. 60.0001.7
- Verbindungsmuffe Größe Nr. 1 – Art.-Nr. 60.0067.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Form: | Aufhängeklemme |
|---|---|
| Gewinde : | M12 |
| Höhe: | 80 mm |
| Länge: | 50 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 4 mm |
| Werkstoff: | Stahl |
| Breite: | 48 mm |
